Specyfikacja:
- Producent: Qoltec
- Rodzaj ładowania: DC-DC
- Napięcie wejściowe: 12VDC-15.8V±0.2V (generator samochodowy)
- Zakres napięcia wejściowego (PV): 12V-30V±0.2V (MPPT)
- Napięcie wyjściowe: W trybie baterii : GEL (14.2V±0.2V), AGM (14.8±0.2V), STD (14.4V±0.2V), LiFePO4 (14.6V±0.2V), CAL (15.2V±0.2V)
- Maksymalna moc panelu fotowoltaicznego: 620W
- Maksymalny prąd wejściowy: 50A
- Maksymalny prąd ładowania: 40A
- Prąd wyjściowy: 40A±0.5A
- Złącze: Anderson
- Wydajność: 97%
- Chłodzenie: Wentylator
- Zastosowanie: LiFePO4 GEL AGM Calcium
- Temperatura pracy: 0?C ~ +45?C
- Temperatura przechowywania: -20?C ~+45?C
- Kolor: Czarny
- Wymiary: 230 x 130 x 60mm
- Waga: 2.047kg
- Gwarancja: 24 miesiące
- Kod produktu: 29190
Kompatybilna z wieloma typami akumulatorów

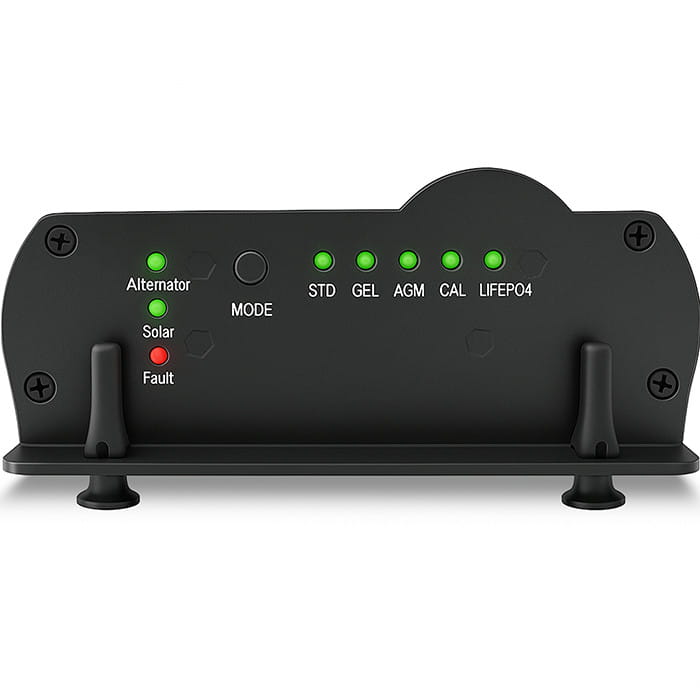

Ładowarka Monolith zaprojektowana z myślą o bezproblemowej pracy z szeroką gamą różnego rodzaju akumulatorów, w tym AGM, GEL, STD, CALCIUM i LiFePO4 zapewniając im stabilne i bezpieczne źródło energii. Umożliwia efektywne ładowanie akumulatorów z różnych źródeł bez ryzyka ich uszkodzenia. Za pomocą wygodnego przycisku MODE możesz w prosty sposób przełączać tryby pracy ładowarki. Odpowiedni wybór trybu sygnalizowany jest za pomocą diod LED. Idealna w zastosowaniu do pojazdów z napędem na 4 koła, przyczep kempingowych i kamperów, ciężarówek, innych pojazdów użytkowych, ale również będzie dobrym wyborem dla właścicieli łodzi, jachtów i systemów OFF-GRID.
Pełna kontrola cyklu ładowania
Urządzenie eliminuje konieczność ręcznego sterowania procesem ładowania, samo rozpoznaje, kiedy rozpocząć i zakończyć ładowanie, zapewniając pełen komfort i bezpieczeństwo użytkowania:
- rozpoczyna ładowanie natychmiast po wykryciu prawidłowo podłączonego akumulatora oraz dostępności źródła zasilania (alternator, panel fotowoltaiczny, itd.),
- zatrzymuje proces ładowania automatycznie po pełnym naładowaniu akumulatora, przechodząc do trybu podtrzymania (FLOAT) lub całkowicie odłączając prąd ładowania. Dzięki temu nie musisz ręcznie kontrolować cyklu ładowania – Multicharger samodzielnie zadba o:
- uniknięcie przeładowania,
- ochronę akumulatora przed uszkodzeniem,
- maksymalną wydajność energetyczną i bezpieczeństwo eksploatacji.
Stabilne napięcie, bezpieczna praca, dłuższa żywotność akumulatora

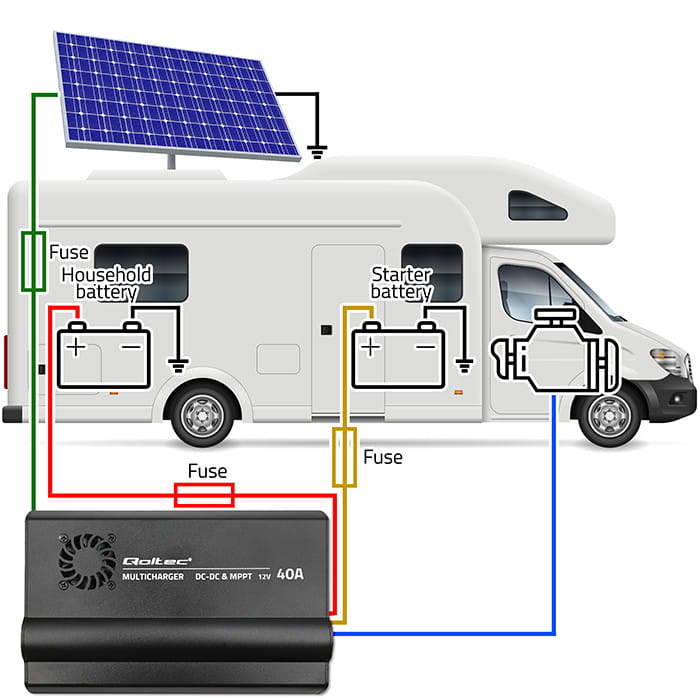

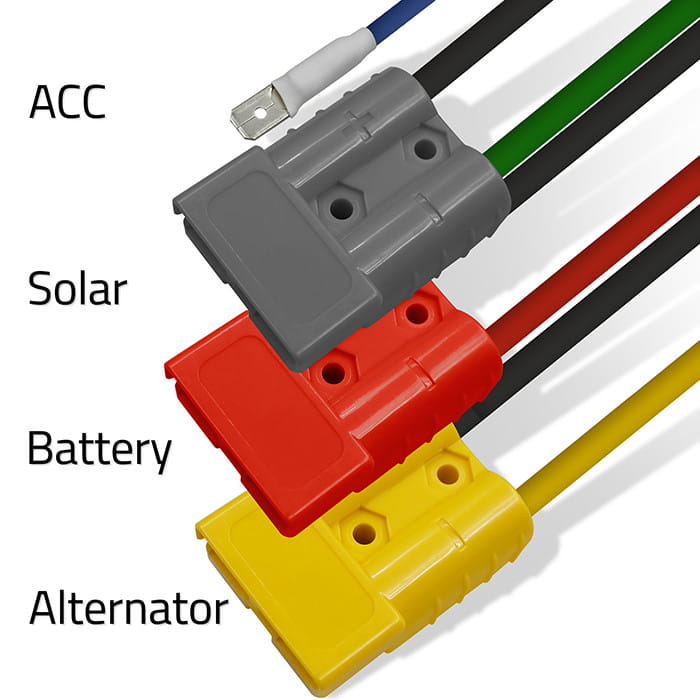

Podłączenie akumulatora do ładowarki Qoltec DC-DC 12V za pomocą Złącza Anderson należy wykonać zgodnie z kolorystyką przewodów i oznaczeniami na obudowie urządzenia. Oto podstawowe zasady:
- Akumulator pokładowy (przewód czerwony – „BAT+” i czarny – „BAT-”).
- Panel fotowoltaiczny (PV) – podłącz do złącza solara (szary konektor). Zainstalowany na dachu pojazdu, zasila ładowarkę energią słoneczną, którą urządzenie przekształca za pomocą technologii MPPT.
- Alternator / Akumulator rozruchowy (Starter battery) – podczas jazdy silnik generuje energię, która przez ładowarkę trafia do akumulatora pokładowego.
- Przewód ACC (niebieski) – podłącza się do stacyjki lub źródła zapłonu. Po włączeniu zapłonu aktywuje ładowarkę i rozpoczyna proces ładowania.
- Bezpieczniki (Fuse) - aby zabezpieczyć instalację przed przeciążeniem i zwarciem.
Dzięki złączom Anderson montaż oraz demontaż instalacji jest łatwy i bezpieczny, bez ryzyka przypadkowego rozłączenia lub zwarcia.
Inteligentne 3-stopniowe ładowanie
Ładowarka Qoltec Multicharger DC-DC naładuje Twój akumulator z akumulatora rozruchowego wykorzystując inteligentne 3-stopniowe ładowanie na które składa się:
- Etap BULK to identyfikacja akumulatora oraz jego potrzeb, ładowanie do 80% prądem utrzymywanym na stałym poziomie, wysokim napięciem.
- Etap BOOST to tak zwane ładowanie absorpcyjne, utrzymuje napięcie ładowania między 14.1VDC a 14.8VDC, zmniejszenie natężenia prądu wejściowego.
- Etap FLOAT to ostatni cykl ładowania w którym akumulator osiągnął już 95% pojemności i stopniowo osiąga 100%, następuje zmniejszenie napięcia ładowania do stałej wartości pomiędzy 13.0VDC a 13.8 VDC, prąd ładowania automatycznie spada do 0A po naładowaniu akumulatora.
Zastosowanie zaawansowanych zabezpieczeń
Projektując ładowarki DC-DC postawiliśmy przede wszystkim na bezpieczeństwo użytkowania, dlatego produkt został wyposażony w kompleksowe funkcje zabezpieczające, w tym:
- Zabezpieczenie przed odwrotną polaryzacją,
- Zabezpieczenie przeciwzwarciowe,
- Zabezpieczenie przed przegrzaniem.
W zestawie:
- Automatyczna ładowarka Qoltec DC-DC 12V z regulatorem MPPT | 40A | LiFePO4 AGM GEL STD
- Zestaw złączy Anderson
- Instrukcja obsługi
- Karta gwarancji
1. Co to jest regulator solarny MPPT?
Regulator solarny to urządzenie, które zwiększa wydajność instalacji fotowoltaicznej. Jego główne zadania to regulowanie ładowania akumulatora, zabezpieczanie go przed nadmiernym rozładowaniem oraz ochrona przed zbyt wysokim napięciem pochodzącym z panelu słonecznego. Panele solarne w instalacji działają jako generatory energii elektrycznej pozyskiwanej z energii słonecznej. Najpopularniejsze rodzaje paneli to monokrystaliczne i polikrystaliczne, które różnią się m.in. mocą, sprawnością, wydajnością oraz designem.
2. Co to jest tracker MPPT?
Pełna nazwa MPPT to Maximum Power Point Tracking, czyli śledzenie punktu mocy maksymalnej na panelu słonecznym. Jest to zaawansowana metoda ładowania, polegająca na ciągłym monitorowaniu napięcia i prądu na panelu, aby uzyskać optymalny punkt mocy: Napięcie (V) * Prąd (A) = Moc (W). Kontroler MPPT, dzięki specjalnemu algorytmowi, stale śledzi i dostosowuje napięcie oraz prąd na modułach, optymalizując wydajność systemu.
3. Co to jest regulator PWM?
Regulator ładowania PWM działa na zasadzie ładowarki impulsowej. Jego zadaniem jest dostarczanie jak największej ilości energii w najkrótszym możliwym czasie. W miarę jak akumulator się ładuje, impulsy stają się coraz rzadsze i krótsze. Regulatory PWM są zazwyczaj stosowane w panelach fotowoltaicznych o mocy od 5 do 180 W.
4. Jakie akumulatory możemy ładować regulatorami MPPT/PWM VOLT Polska?
Regulatory te obsługują akumulatory typu GEL (żelowe), AGM, litowe (LiFePO4) oraz kwasowo-ołowiowe z płynnym elektrolitem.
5.Jaką moc paneli możemy podpiąć do regulatora MPPT?
Maksymalna moc paneli zależy od modelu regulatora oraz napięcia akumulatorów. Aby szybko obliczyć moc paneli, używa się wzoru: (Maksymalny prąd ładowania (A) * Napięcie baterii (V)) * 108,33%. Na przykład, dla regulatora MPPT 20A i baterii o napięciu 12V:
(20A * 12V) * 108,33% = 240W * 108,33% = 260W.
6. Jaka jest kolejność podpinania regulatora?
Najpierw należy podłączyć regulator do akumulatora i uruchomić urządzenie. Następnie przeprowadza się pierwszą konfigurację, gdzie najważniejsze jest ustawienie odpowiedniego typu akumulatora. Po skonfigurowaniu regulatora, należy podłączyć przewody od strony paneli. Ostatnim, opcjonalnym krokiem, jest podłączenie odbiorników 12V/24V/36V/48V (oznaczenie „żarówka”).
7. Co możemy podpiąć w gniazdo „żarówki”?
Gniazdo LOAD, oznaczone symbolem żarówki, służy do zasilania małych odbiorników 12V/24V/36V/48V (w zależności od napięcia akumulatora). Można tam podłączyć np. oświetlenie LED. Maksymalny prąd na wyjściu nie może przekraczać znamionowego prądu regulatora ani 30A. Maksymalna moc zależy od regulatora i napięcia akumulatora, np. dla regulatora MPPT 20A: 12V * 20A = 240W, a dla MPPT 60A: 24V * 30A = 720W.
