Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Longi Solar
• Materiał ogniwa Monokrystaliczny
• STC Moc maksymalna Pmax: 425W
• STC Napięcie obwodu otwartego Voc: 39.23 V
• STC Napięcie mocy maksymalnej Vmp: 32.96 V
• STC Prąd zwarcia Isc: 13.93 A
• STC Natężenie prądu mocy maksymalnej Imp: 12.90 A
• NOCT Moc maksymalna Pmax: 318 W
• NOCT Napięcie obwodu otwartego: 36.83 V
• NOCT Napięcie mocy maksymalnej Vmp: 30.08 V
• NOCT Prąd zwarcia Isc: 11.25 A
• NOCT Natężenie prądu mocy maksymalnej Imp: 10.56 A
• Sprawność: 21.8%
• Ilość diod bypass: 3 szt.
• Stopień ochrony puszki przyłączeniowej: IP68
• NOCT(Nominalna Temperatura Pracy Ogniwa): 45±2 °C
• Współczynnik Temperaturowy PMAX: -0,290%/°C
• Współczynnik Temperaturowy VOC: -0,230%/°C
• Współczynnik Temperaturowy ISC: +0,050%/°C
• Temperatura pracy: -40°C ÷ +85°C
• Maksymalne napięcie układu [VDC]: 1500 V DC (IEC/UL)
• Maksymalne zabezpieczenie: 25 A
• Szkło: Jedna warstwa, szkło hartowane powlekane 3,2 mm
• Wytrzymałość na obciążenia przez wiatr i śnieg: wiatr: 2400 Pa śnieg: 5400 Pa
• Klasa ochrony: II
• Klasa odporności pożarowej: Typ 1 lub 2 UL Klasa C IEC
• Złącze modułu: MC4-EVO2
• Przewód wyjściowy + / -: 4mm2, 1200 mm / 1200 mm
• Test gradobicia: 25 mm, gradobicie o prędkości 23 m/s
• Kolorystyka: Pełny Czarny
• Tył Modułu (Backsheet): Czarno-Biały
• Wymiar: 1722 x 1134 x 30 mm
• Waga: 20,8 kg
• Ilość w zestawie: 6 paneli
• Gwarancja: 25 lat
• Kod produktu: 28298
• Kod zestawu: 28826

Moduł fotowoltaiczny Longi Solar 425W (Hi-MO X6 Explorer) - to panele fotowoltaiczne LONGi Solar wyróżniające się doskonałymi parametrami. Ogniwa panelu tego typu są wykonane z pojedynczego kryształu krzemu. Monokrystaliczny panel fotowoltaiczny LONGi to większa sprawność, dzięki której do wytworzenia tej samej ilości energii wystarczy mniejsza liczba paneli. Tym samym moduły monokrystaliczne w porównaniu do polikrystalicznych pozwalają oszczędzić więcej przestrzeni.

Przewody o długości ok 120 centymetrów wychodzące z panelu, zarobione złączami MC4 EVO2.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

Inwerter solarny Volt Polska SINUS PRO ULTRA PLUS 7000 24/230V

• Producent: Volt Polska
• Moc całkowita (chwilowa): 7000VA
• Moc ciągła: 3500W
• Pobór mocy bez obciążenia: ok. 30W
• Napięcie akumulatora: 24VDC
• Zakres Vmp z paneli: 60VDC-500VDC
• Zakres napięcia wejściowego (zasilanie sieciowe): 170VAC-280VAC
• Zakres napięcia wyjściowego (zasilanie sieciowe): 220VAC-230VAC+-5%
• Maksymalny prąd ładowania z sieci: 80A
• Maksymalny prąd ładowania z paneli solarnych: 100A
• Temperatura pracy: -10°C-55°C
• Wymiary: 358 x 295 x 105 mm
• Waga: 6,05 kg
• Gwarancja: 24 miesiące
• Kod produktu: 28801

Opis produktu

Inwerter solarny SINUS PRO ULTRA PLUS 7000 24/230V to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Najważniejsze cechy:

• Pracuje jako inwerter off-grid (wyspowy)
• Konfigurowalny zakres napięcia wejściowego dla sprzętu gospodarstwa domowego i komputerów za pomocą ustawień wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od zastosowania, dzięki ustawieniom wyświetlacza LCD
• Konfigurowalny priorytet AC/ładowania solarnego, dzięki ustawieniom wyświetlacza LCD
• Funkcja wybudzania głęboko rozładowanego akumulatora
• Funkcja zimnego startu
• Czysty sinus
• Regulator solarny 100A MPPT (60-500V)
• Współpraca z magazynem energii Ultra 5
• Funkcja EQ - optymalizująca wydajność akumulatora i wydłużająca jego żywotność
• Obsługa wielu priorytetów wyjściowych: UTL, SOL, SBU, SUB
• Zabezpieczenie przeciwzwarciowe, przeciw przeciążeniowe i temperaturowe

Co wyróżnia urządzenie SINUS PRO ULTRA PLUS 7000?

Funkcja wybudzania głęboko rozładowanego akumulatora - urządzenie (np. prostownik, ładowarka) ma możliwość uruchomienia procesu ładowania nawet wtedy, gdy akumulator jest bardzo głęboko rozładowany, czyli jego napięcie spadło poniżej standardowego poziomu rozpoznawanego przez zwykłe ładowarki. Co to dokładnie oznacza?

• Tradycyjne ładowarki często nie rozpoczynają ładowania, jeśli napięcie akumulatora spadnie poniżej określonego progu (np. 10V w przypadku akumulatora 12V), ponieważ nie są w stanie go wykryć.
• Funkcja wybudzania pozwala rozpocząć ładowanie nawet z bardzo niskiego napięcia, np. od 2–3V, co może zapobiega trwałym uszkodzeniom akumulatora.
• Funkcja ma zastosowanie w akumulatorach typu LiFePO4.

Funkcja EQ (Equalization) to proces wyrównywania napięcia między ogniwami w akumulatorach, który ma na celu:

• Optymalizację wydajności akumulatora – zapewnia, że każde ogniwo w akumulatorze pracuje w swoim optymalnym zakresie napięcia.
• Wydłużenie żywotności akumulatora – zapobiega nadmiernemu zużyciu niektórych ogniw, co może prowadzić do ich szybszego zużycia i degradacji.
• Funkcja ma zastosowanie w akumulatorach kwasowo-ołowiowych z ciekłym elektrolitem.

Jak inwerter pracuje w trybie off-grid?

W trybie off-grid inwerter solarny działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii SINUS PRO ULTRA pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Akumulatory firmy Volt Polska LiFePO4 12,8V 100 Ah (150A) + Bezobsługowy BMS

• Producent: Volt Polska
• Napięcie nominalne: 12,8V
• Pojemność nominalna: 100Ah
• Żywotność: 6000 cykli (100% DOD)
• Wysokość: 214 mm
• Szerokość: 172 mm
• Długość: 329 mm
• Waga: 11 kg
• Maksymalny prąd rozładowania: 150A
• Ilość w zestawie: 2 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 22869

Opis produktu

Akumulatory typu LiFePO4 (litowo-żelazowo-fosforanowe) z wbudowanym układem BMS charakteryzują się przede wszystkim bardzo niską wagą oraz dużą ilością cykli pracy (ok. 6000 cykli przy DoD 100% i zachowaniu średnio 80% swojej pojemności nominalnej).

Dzięki dużej cykliczności oraz bardzo niskiemu samo rozładowaniu, akumulator LiFePO4 świetnie sprawdza się, zarówno w układach zasilania awaryjnego, jak w pracy w instalacjach OFF-GRID.

Niska waga pozwala zastosować urządzenie w instalacjach w pojazdach (kampery, foodtrucki) oraz łodziach. Wbudowany układ BMS zapewnia przechowywanie baterii bez utraty pojemności nominalnej przez długi czas oraz kontroluje procesy ładowania i rozładowywania akumulatora.

Akumulatory nadają się do zasilania silników w łodziach i pontonach.

UWAGA:

W przypadku używania akumulatora LIFEPO4 do zasilania urządzenia z silnikiem elektrycznym, włącznie z silnikami napędzającymi śrubę napędową, należy obowiązkowo zastosować bezpiecznik DC na obwodzie (+) akumulatora, o wartości nie większej jak podany na obudowie maksymalny prąd obciążenia.

Obciążenie akumulatora prądem rozruchowym, który może być od 5 do 10 razy wyższy od prądu pracy nominalnej silników elektrycznych, zaburtowych, zabudowanych, kompresorów, lodówek, klimatyzatorów oraz innych urządzeń silnikowych, może powodować trwałe uszkodzenie akumulatora LIFEPO4 z BMS które nie podlega gwarancji.

Do napędzania silników napędowych w łodziach zaleca się stosowanie akumulatorów AGM ze względu na znacznie większy prąd rozruchowy.

Jakie urządzenia zasila akumulator LiFePO4?

• Systemy zasilania awaryjnego
• Instalacje OFF-GRID
• Instalacje w pojazdach (kampery, foodtrucki)
• Instalacje w łodziach

Stabilizator baterii BALANSER AKU PROTECT 24V

• Producent: Volt Polska
• Napięcie znamionowe akumulatora: 2*12V
• Prąd optymalny: 0-5A
• Prąd spoczynkowy: poniżej 3mA
• Zabezpieczenia niskonapięciowe:10V
• Zabezpieczenia: Ochrona przed odwrotną polaryzacją
• Wymiary: 70 x 70 x 27 mm
• Waga: 200 g
• Gwarancja: 24 miesiące
• Kod produktu: 22075

BALANSER AKU PROTECT 24V jest używany do 12V akumulatorów połączonych szeregowo, aby utrzymać równe napięcie akumulatorów. Może być stosowany do akumulatorów AGM, LiFePO4 i żelowych.

Gdy dwa lub więcej akumulatorów pracuje w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne. Jedno napięcie będzie wysokie, drugie niskie.

BALANSER AKU PROTECT zbalansuje napięcie akumulatorów gdy wykryje, że różnica między bateriami wynosi 20 mV. Umożliwi wówczas przepływ prądu z wyższego napięcia do niższego, do momentu osiągnięcia równowagi. Poprawia to wydajność baterii i wydłuża jej żywotność.

Stabilizator baterii BALANSER AKU PROTECT 24V może być używany do 24V, 36 V, 48 V i innych baterii N * 12 V.

• 1 sztuka dla systemu 24V
• 2 sztuki dla systemu 36V
• 3 sztuki dla systemu 48V

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 1 przewód
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora. Następnie biegun dodatni (+) drugiego akumulatora łączymy z biegunem ujemnym (-) trzeciego akumulatora i podobnie z kolejnymi.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25933

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko M10 - Oczko M10)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko M10 - Oczko M10
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 26156

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

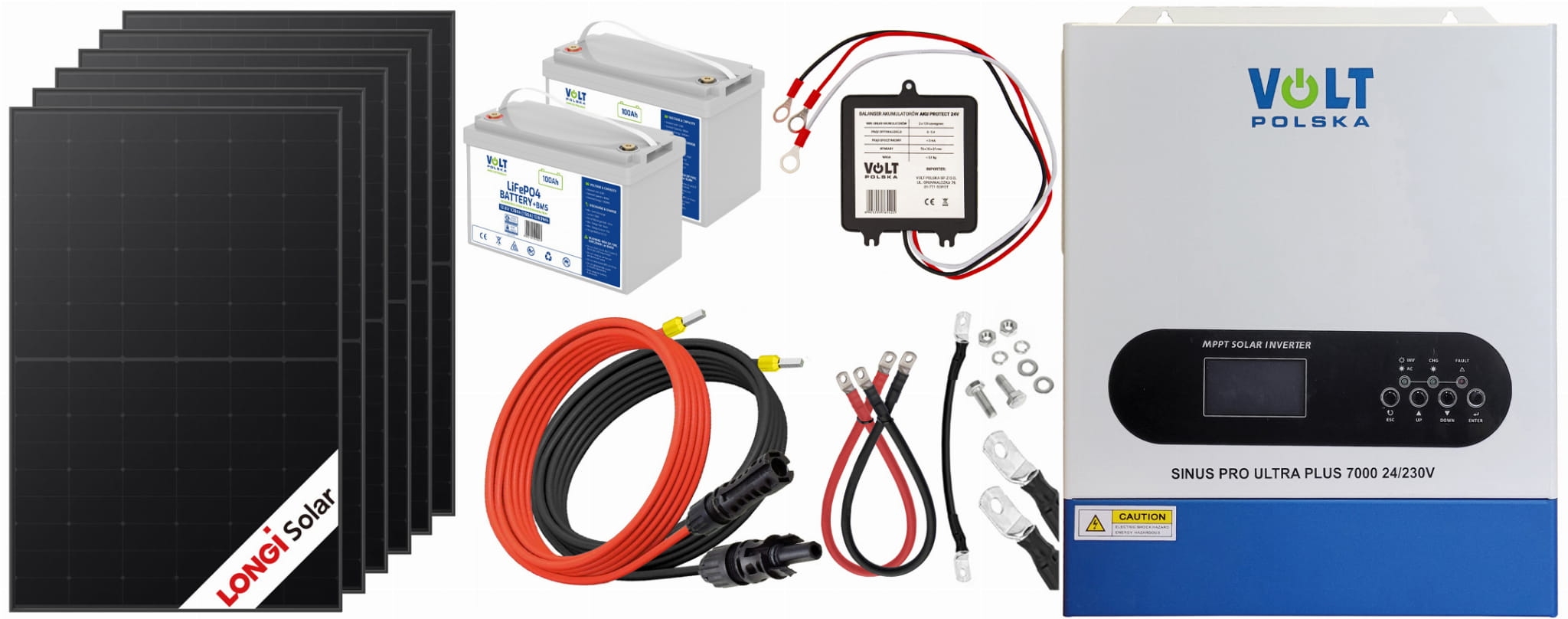

W zestawie:

• Sześć paneli fotowoltaicznych Longi Solar 425W 32.96V [1722 x 1134 x 30 mm] + przewód MC4 EVO2
• Inwerter solarny Volt Polska SINUS PRO ULTRA PLUS 7000 24/230V + 100A MPPT 60-500V
• Dwa akumulatory firmy Volt Polska LiFePO4 12,8V 100 Ah (150A) + Bezobsługowy BMS
• Stabilizator baterii BALANSER AKU PROTECT 24V
• Przewód 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 MC4-EVO2 do łączenia paneli
