Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Longi Solar
• Materiał ogniwa Monokrystaliczny
• STC Moc maksymalna Pmax: 425W
• STC Napięcie obwodu otwartego Voc: 39.23 V
• STC Napięcie mocy maksymalnej Vmp: 32.96 V
• STC Prąd zwarcia Isc: 13.93 A
• STC Natężenie prądu mocy maksymalnej Imp: 12.90 A
• NOCT Moc maksymalna Pmax: 318 W
• NOCT Napięcie obwodu otwartego: 36.83 V
• NOCT Napięcie mocy maksymalnej Vmp: 30.08 V
• NOCT Prąd zwarcia Isc: 11.25 A
• NOCT Natężenie prądu mocy maksymalnej Imp: 10.56 A
• Sprawność: 21.8%
• Ilość diod bypass: 3 szt.
• Stopień ochrony puszki przyłączeniowej: IP68
• NOCT(Nominalna Temperatura Pracy Ogniwa): 45±2 °C
• Współczynnik Temperaturowy PMAX: -0,290%/°C
• Współczynnik Temperaturowy VOC: -0,230%/°C
• Współczynnik Temperaturowy ISC: +0,050%/°C
• Temperatura pracy: -40°C ÷ +85°C
• Maksymalne napięcie układu [VDC]: 1500 V DC (IEC/UL)
• Maksymalne zabezpieczenie: 25 A
• Szkło: Jedna warstwa, szkło hartowane powlekane 3,2 mm
• Wytrzymałość na obciążenia przez wiatr i śnieg: wiatr: 2400 Pa śnieg: 5400 Pa
• Klasa ochrony: II
• Klasa odporności pożarowej: Typ 1 lub 2 UL Klasa C IEC
• Złącze modułu: MC4-EVO2
• Przewód wyjściowy + / -: 4mm2, 1200 mm / 1200 mm
• Test gradobicia: 25 mm, gradobicie o prędkości 23 m/s
• Kolorystyka: Pełny Czarny
• Tył Modułu (Backsheet): Czarno-Biały
• Wymiar: 1722 x 1134 x 30 mm
• Waga: 20,8 kg
• Ilość w zestawie: 6 paneli
• Gwarancja: 25 lat
• Kod produktu: 28298
• Kod zestawu: 27435

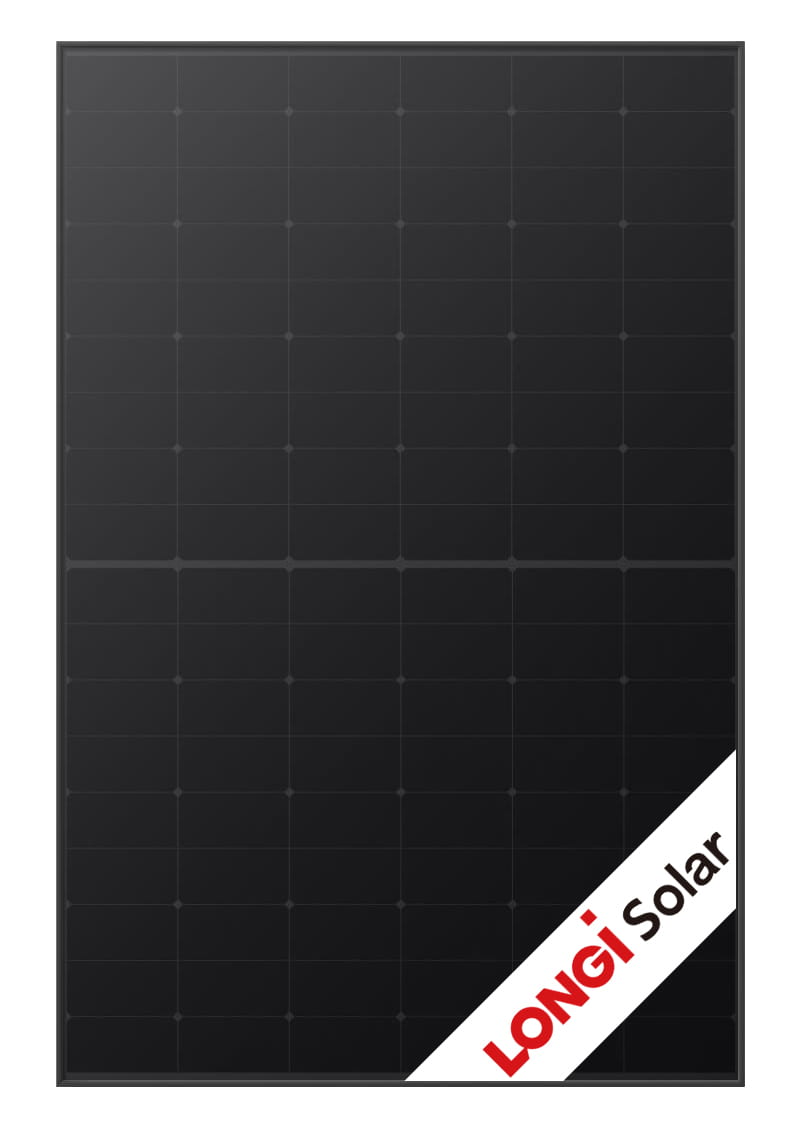

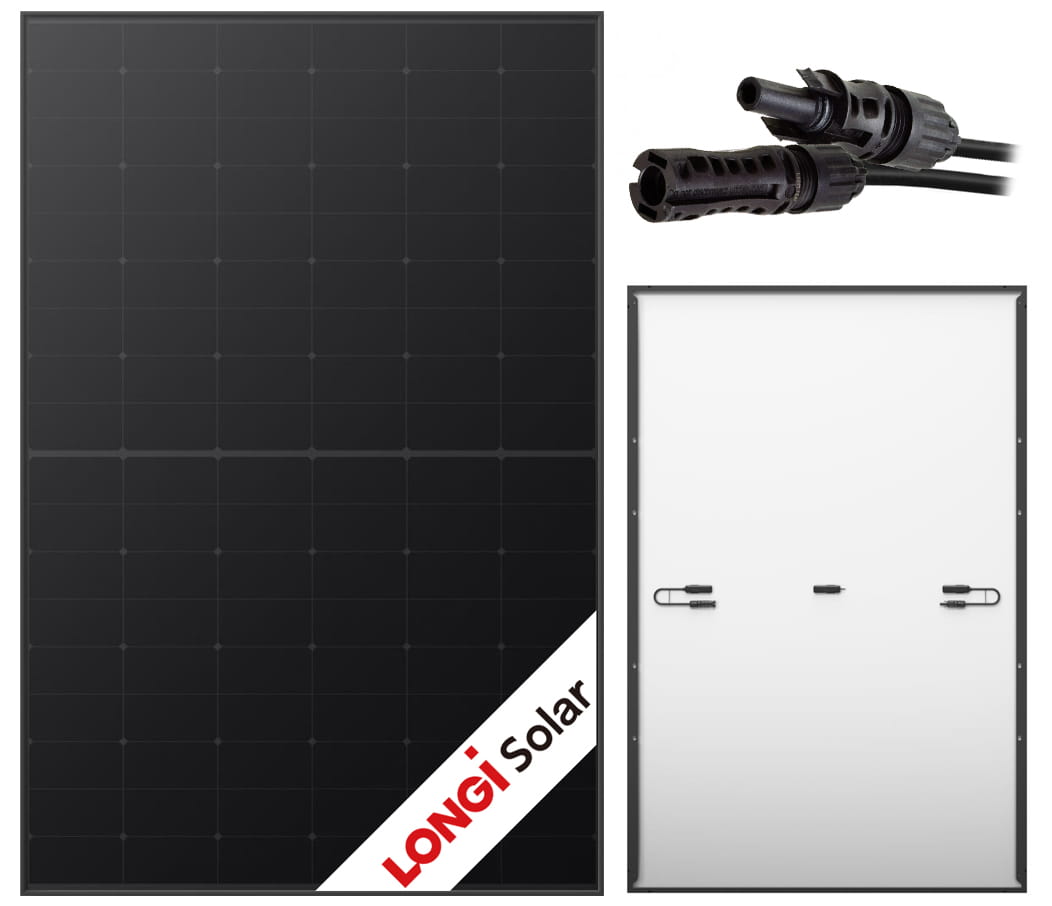

Moduł fotowoltaiczny Longi Solar 425W (Hi-MO X6 Explorer) - to panele fotowoltaiczne LONGi Solar wyróżniające się doskonałymi parametrami. Ogniwa panelu tego typu są wykonane z pojedynczego kryształu krzemu. Monokrystaliczny panel fotowoltaiczny LONGi to większa sprawność, dzięki której do wytworzenia tej samej ilości energii wystarczy mniejsza liczba paneli. Tym samym moduły monokrystaliczne w porównaniu do polikrystalicznych pozwalają oszczędzić więcej przestrzeni.

Przewody o długości ok 120 centymetrów wychodzące z panelu, zarobione złączami MC4 EVO2.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

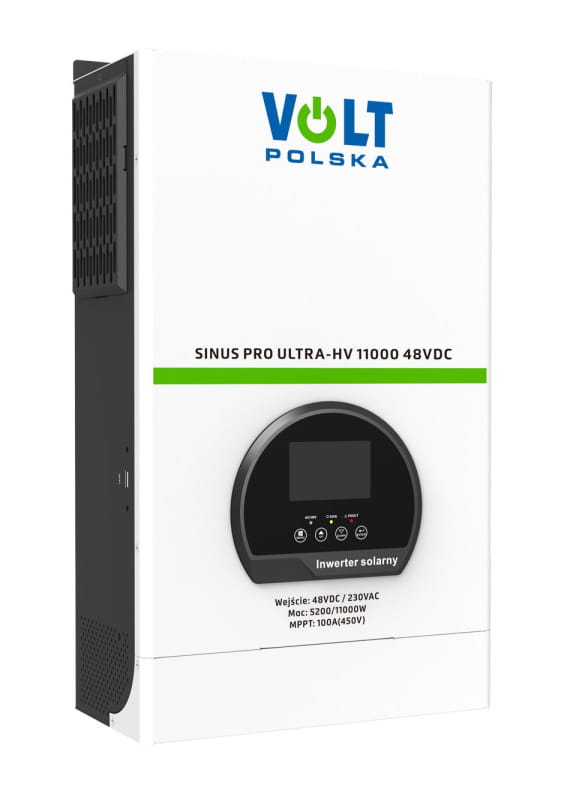

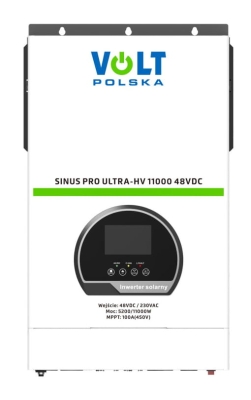

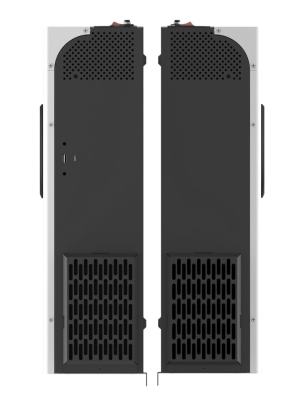

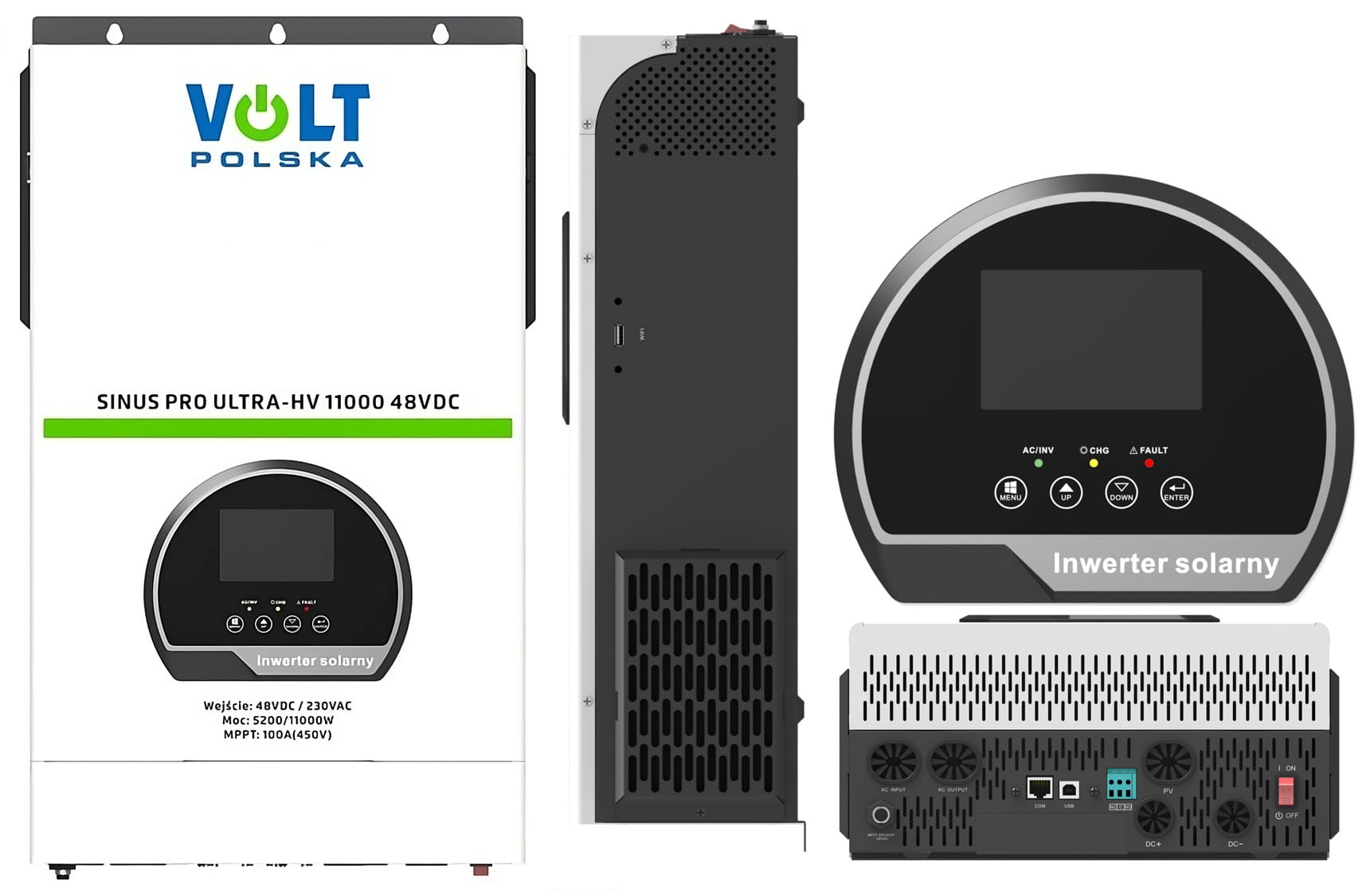

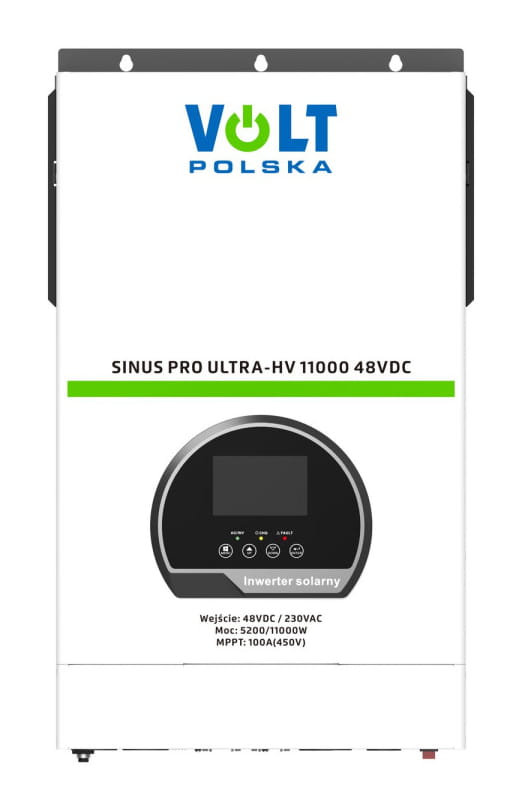

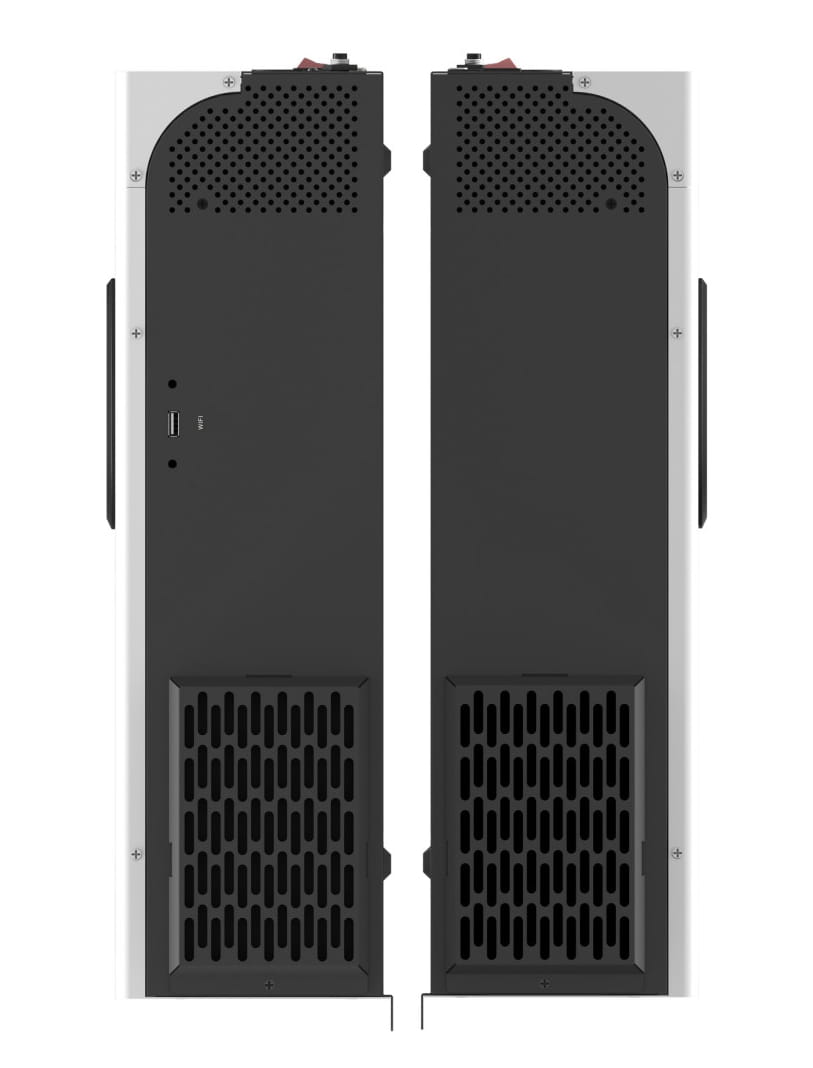

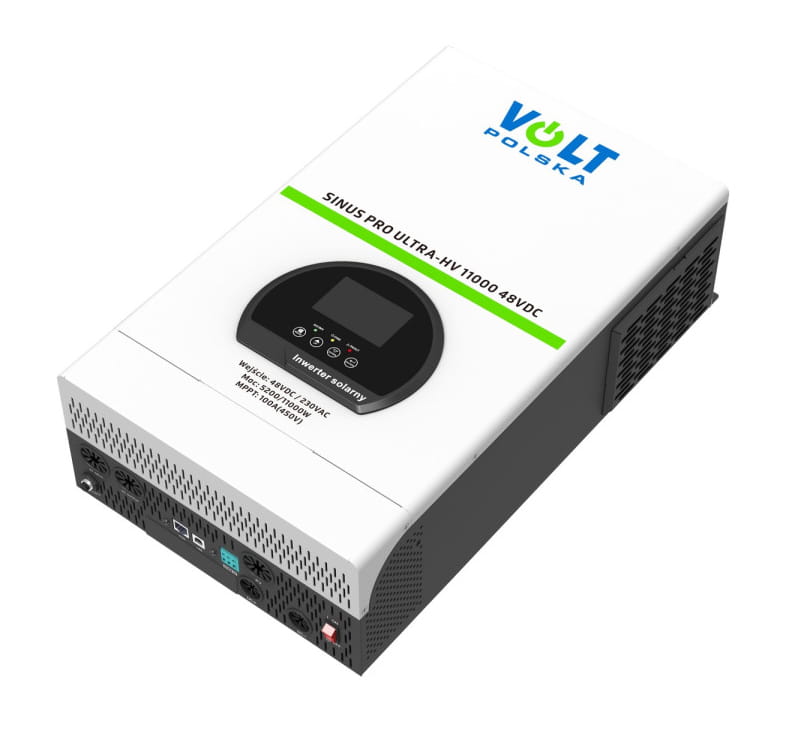

Inwerter solarny Volt Polska SINUS PRO ULTRA-HV 11000 48/230V + 100A MPPT

• Producent: Volt Polska
• Moc całkowita (chwilowa): 11000VA
• Moc stała (ciągła): 5200W
• Przebieg napięcia wyjściowego: Czysty sinus
• Napięcie wyjściowe (inwerter): 230VDC
• Sprawność maksymalna (inwerter): 90%-93%
• Czas przełączania (inwerter): 10ms(UPS)/20ms(APL)
• Napięcie (sieć wejście): 230VAC
• Zakres napięcia wejściowego (sieć): 170~280VAC/90~280VAC/
• Zakres częstotliwości: 50Hz/60Hz
• Napięcie akumulatora: 48VDC
• Zakres napięcia Vmp: 150~430VDC
• Maks. napięcie obwodu otwartego Voc: 450VDC
• Maks. prąd Imp: 80A
• Temperatura pracy: 0°C~50°C
• Wymiary: 295 x 505 x 14,2 mm
• Waga: 8 kg
• Gwarancja: 24 miesiące
• Kod produktu: 27408

Opis produktu

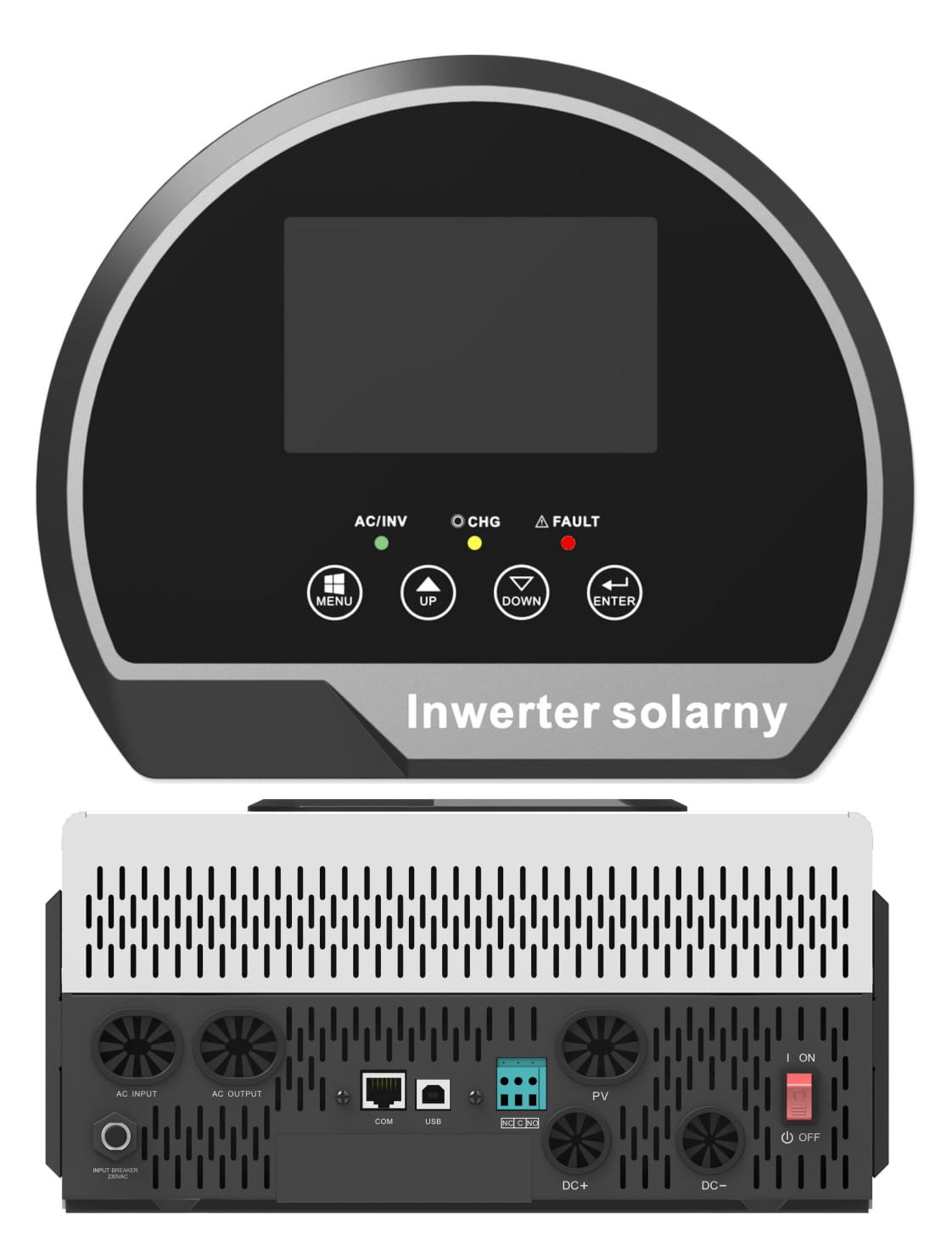

Inwerter solarny SINUS PRO ULTRA-HV 11000 48/230V (5200/11000W) + 100A MPPT (450V) + Wi-Fi to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Najważniejsze cechy:

• Pracuje jako inwerter off-grid (wyspowy)
• Konfiguracja parametrów, dzięki ustawieniom wyświetlacza LCD
• Wysokonapięciowy regulator solarny MPPT (450VDC)
• Współpraca z magazynem energii Ultra 5
• Zabezpieczenie przeciwzwarciowe, przeciw przeciążeniowe i temperaturowe
• Oprogramowanie komputerowe przez USB lub w zestawie zewnętrzny moduł zdalnego sterowania WIFI (podgląd i kontrola parametrów)

Jakie urządzenia zasila SINUS PRO ULTRA-HV 11000?

• Urządzenia RTV np. telewizory, tunery, hi-fi, dvd
• Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze
• Urządzenia biurowe np. drukarki, faksy, komputery, monitory
• Elektronarzędzia np. wiertarki, szlifierki, kątówki
• Pompy, sprężarki

Co wyróżnia zasilacz SINUS PRO ULTRA-HV 11000 na tle innych urządzeń?

Wbudowana przetwornica typu czysty SINUS wytwarza na wyjściu napięcie o „przebiegu sinusoidalnym”, takie samo jak w sieci energetycznej. Dzięki temu, może zasilać urządzenia o charakterze indukcyjnym (m.in. elektronarzędzia siłowe, sprężarki powietrza, klimatyzatory, lodówki, zamrażarki etc.).

Wysokie napięcie (High Voltage), dzięki któremu można podłączyć więcej paneli solarnych szeregowo zamiast równolegle. To zapewnia większą wydajność całego układu paneli solarnych.

Jak inwerter pracuje w trybie off-grid?

W trybie off-grid inwerter solarny działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii SINUS PRO ULTRA pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Akumulator żelowy Volt Polska GEL VPRO Premium 12V 110Ah

• Producent: Volt Polska
• Napięcie nominalne: 12V
• Pojemność nominalna: 110Ah
• Wysokość całkowita: 218mm
• Rezystancja wewnętrzna (przy 25°C): 3,5mΩ
• Wysokość: 213mm
• Szerokość: 173mm
• Długość: 331mm
• Waga: 28,6kg
• Zalecana temp robocza: 25°C±3°C
• Maksymalny prąd ładowania: 20A
• Maksymalny prąd rozładowania: 800A (przez 5 sekund)
• Projektowana żywotność (25°C): 12 lat
• Ilość w zestawie: 4 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 21704

Opis produktu

Akumulator z serii GEL (żelowy) jest przeznaczony m.in. do zasilania układów fotowoltaicznych lub pojazdów gdzie akumulator jest narażony na wstrząsy i ładowanie ze źródeł impulsowych np. regulatory solarne. Dzięki budowie opartej na zżelowanym elektrolicie, akumulator GEL (żelowy) idealnie sprawdza się w pracy cyklicznej, nawet przy głębokich rozładowaniach. Osiąga kilkakrotnie większą ilość cykli rozładowań w porównaniu do akumulatorów wykonanych w technologii AGM. Projektowana żywotność sięga do 12 lat przy pracy buforowej w temperaturze 25 °C

Najważniejsze cechy:

• Akumulator GEL (żelowy) ma podobną budowę do akumulatora AGM, z tym, że w żelowym, elektrolit jest przechowywany w formie zżelowanej pasty. Dzięki tej konstrukcji, charakteryzuje się lepszą odpornością na wycieki elektrolitu niż akumulator AGM
• Automatyczny system uszczelniania. W momencie zbyt wysokiego ciśnienia wewnątrz akumulatora, zawory otwierają się, powodując bezpieczne odprowadzenie powstałego gazu na zewnątrz obudowy i zapobiegają uszkodzeniu. Do takiej sytuacji dochodzi w momencie przeładowania akumulatora
• Obudowa akumulatora wykonana z materiału typu ABS, ogniwa z miedzi

Jakie urządzenia zasila akumulator GEL?

• Systemy zasilania awaryjnego (zasilacze UPS, przetwornice)
• Systemy telekomunikacyjne
• Systemy telewizji przemysłowej
• Systemy alarmowe i przeciwpożarowe
• Systemy oświetlenia zapasowego i awaryjnego
• Elektrownie wiatrowe oraz solarne
• Zasilanie elektronarzędzi
• Zasilanie sprzętu medycznego
• Pojazdy elektryczne (motocykle, quady, skutery)
• Pojazdy mobilne (wózki inwalidzkie, golfowe, widłowe, przemysłowe)
• Pojazdy wodne (motorówki, łódki)
• Pojazdy ogrodowe (kosiarki itp.)
• Przyczepy kempingowe

Dlaczego warto korzystać z akumulatora GEL?

• Bardzo długa żywotność (do 12 lat) oraz niskie samorozładowanie
• Możliwość pracy w systemie buforowym oraz cyklicznym
• Bezobsługowy - nie wymaga uzupełniania lub wymiany elektrolitu
• Bezpieczny w użytkowaniu (brak wycieku elektrolitu, zawory ciśnieniowe)

Parametry Techniczne:

• Pojemność (przy 25°C) 10h (10,8V): 110Ah
• Pojemność (przy 25°C) 5h (10,5V): 80Ah
• Pojemność (przy 25°C) 3h (10,5V): 73,5Ah
• Pojemność (przy 25°C) 1h (10,5V): 55Ah
• Pojemność: (40°C): 102%
• Pojemność (25°C): 100%
• Pojemność (0°C): 85%
• Pojemność (-15°C): 65%
• Samorozładowanie (25°C) 3msc: 91% pojemności nominalnej
• Samorozładowanie (25°C) 6msc: 82% pojemności nominalnej
• Samorozładowanie (25°C) 12msc: 64% pojemności nominalnej
• Zakres temp roboczych - rozładowanie: -15°C do 50°C
• Zakres temp roboczych - ładowanie: -10°C do 50°C
• Zakres temp roboczych - składowanie: -20°C do 50°C
• Napięcie ładowania buforowego (25°C): 13,5VDC-13,8VDC
• Napięcie ładowania cyklicznego (25°C): 14,4VDC-14,7VDC

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 3 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

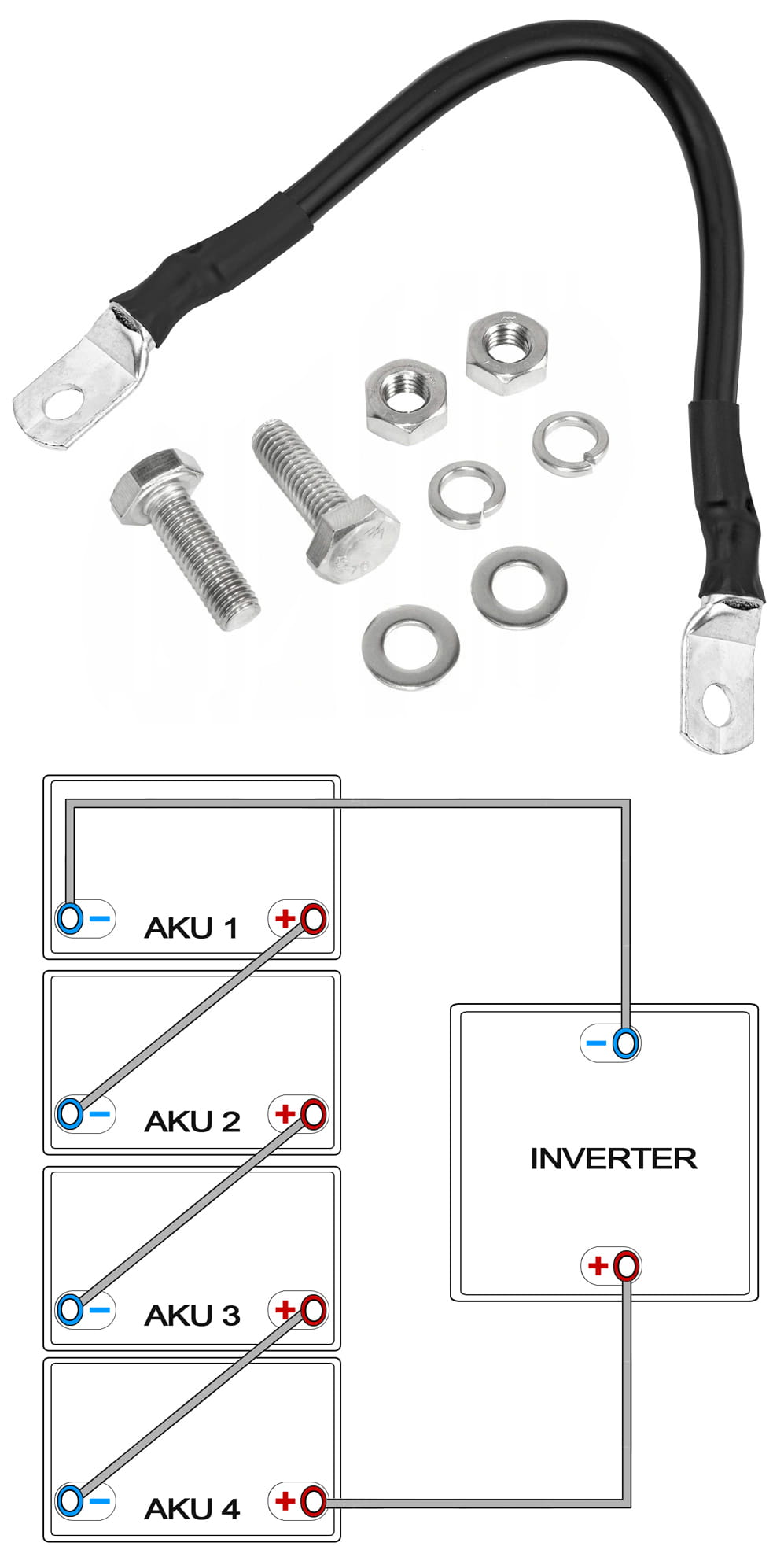

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

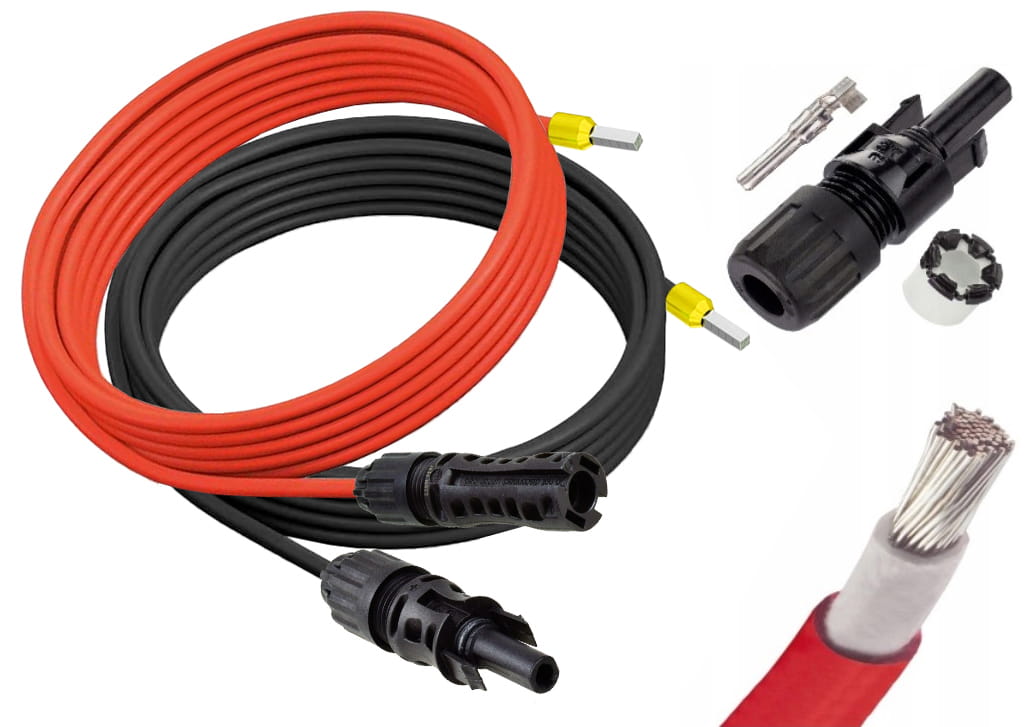

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25933

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

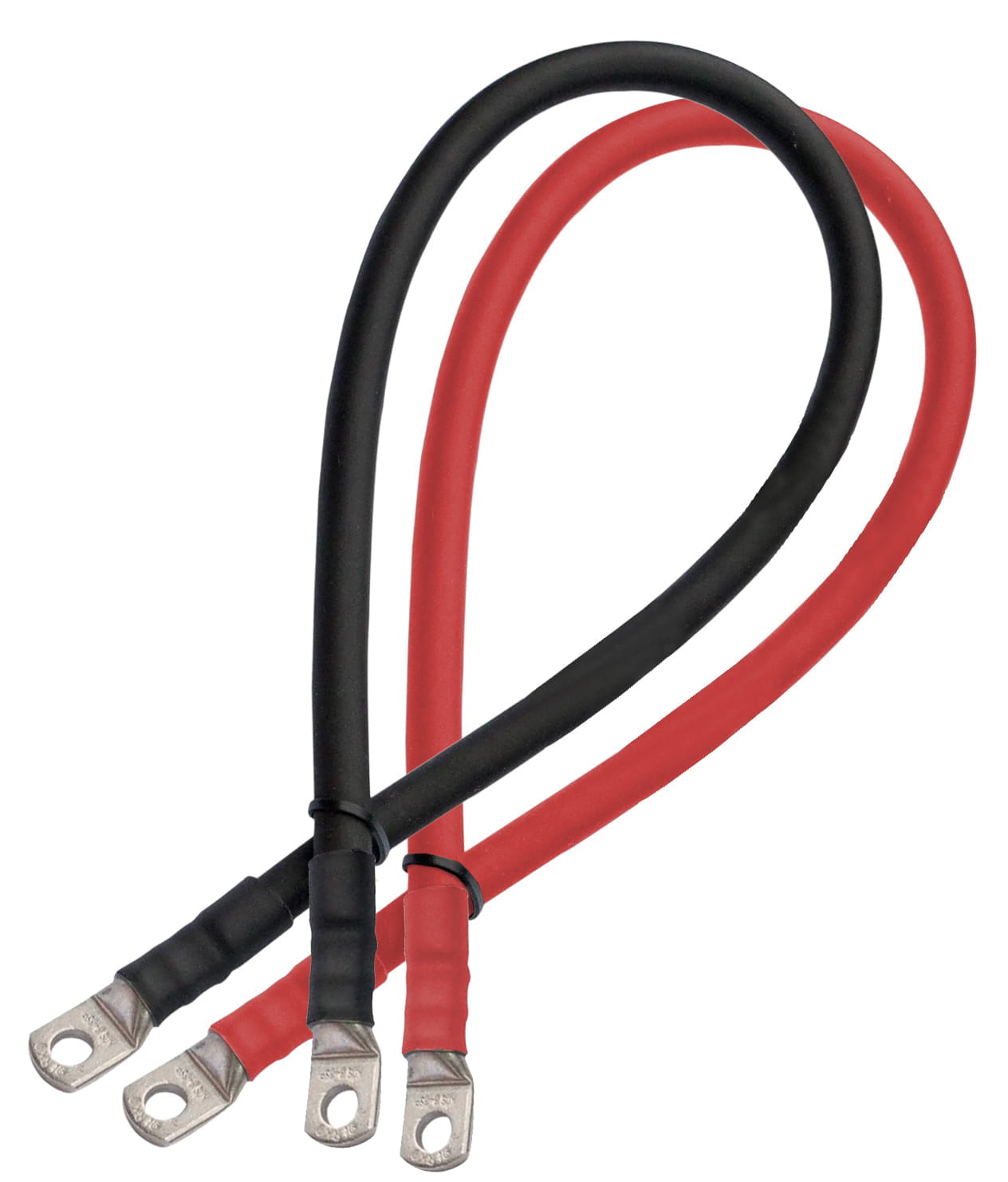

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko M10 - Oczko M10)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko M10 i Oczko M10
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 26156

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

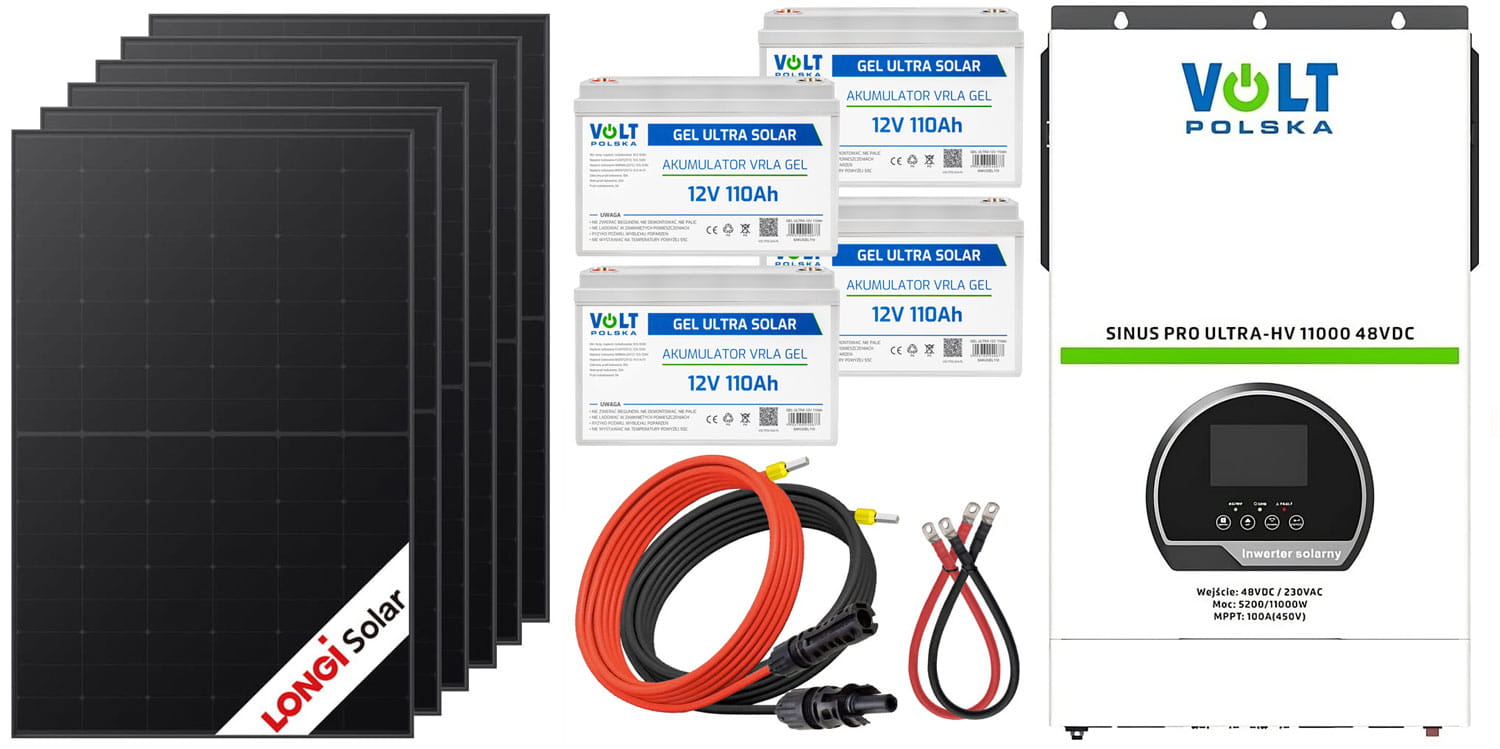

W zestawie:

• Sześć paneli fotowoltaicznych Longi Solar 425W 32.96V [1722 x 1134 x 30 mm] + przewód MC4 EVO2
• Inwerter solarny Volt Polska SINUS PRO ULTRA-HV 11000 48/230V (5200/11000W) + 100A MPPT (450V)+ Wi-Fi
• Cztery akumulatory żelowe firmy Volt Polska GEL VPRO Premium 12V 110Ah
• Trzy przewody 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 MC4-EVO2 do łączenia paneli
