Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Longi Solar
• Materiał ogniwa Monokrystaliczny
• STC Moc maksymalna Pmax: 425W
• STC Napięcie obwodu otwartego Voc: 39.23 V
• STC Napięcie mocy maksymalnej Vmp: 32.96 V
• STC Prąd zwarcia Isc: 13.93 A
• STC Natężenie prądu mocy maksymalnej Imp: 12.90 A
• NOCT Moc maksymalna Pmax: 318 W
• NOCT Napięcie obwodu otwartego: 36.83 V
• NOCT Napięcie mocy maksymalnej Vmp: 30.08 V
• NOCT Prąd zwarcia Isc: 11.25 A
• NOCT Natężenie prądu mocy maksymalnej Imp: 10.56 A
• Sprawność: 21.8%
• Ilość diod bypass: 3 szt.
• Stopień ochrony puszki przyłączeniowej: IP68
• NOCT(Nominalna Temperatura Pracy Ogniwa): 45±2 °C
• Współczynnik Temperaturowy PMAX: -0,290%/°C
• Współczynnik Temperaturowy VOC: -0,230%/°C
• Współczynnik Temperaturowy ISC: +0,050%/°C
• Temperatura pracy: -40°C ÷ +85°C
• Maksymalne napięcie układu [VDC]: 1500 V DC (IEC/UL)
• Maksymalne zabezpieczenie: 25 A
• Szkło: Jedna warstwa, szkło hartowane powlekane 3,2 mm
• Wytrzymałość na obciążenia przez wiatr i śnieg: wiatr: 2400 Pa śnieg: 5400 Pa
• Klasa ochrony: II
• Klasa odporności pożarowej: Typ 1 lub 2 UL Klasa C IEC
• Złącze modułu: MC4-EVO2
• Przewód wyjściowy + / -: 4mm2, 1200 mm / 1200 mm
• Test gradobicia: 25 mm, gradobicie o prędkości 23 m/s
• Kolorystyka: Pełny Czarny
• Tył Modułu (Backsheet): Czarno-Biały
• Wymiar: 1722 x 1134 x 30 mm
• Waga: 20,8 kg
• Ilość w zestawie: 6 paneli
• Gwarancja: 25 lat
• Kod produktu: 28298
• Kod zestawu: 27438

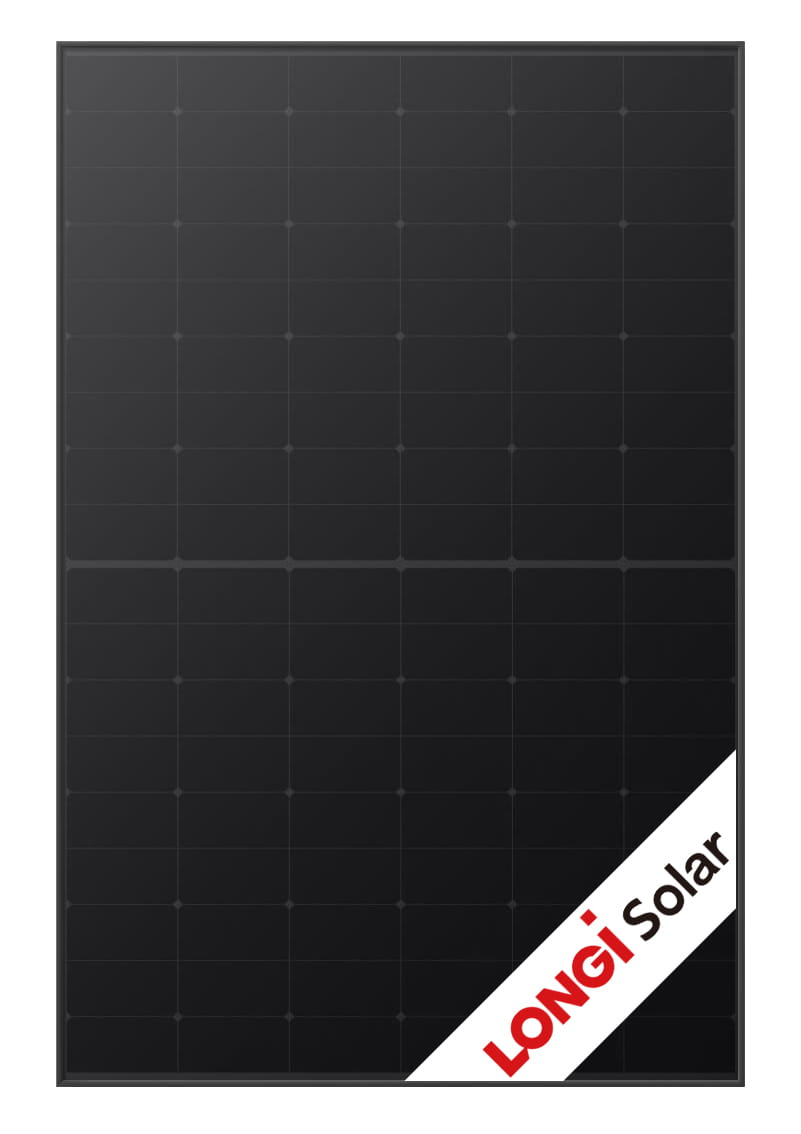

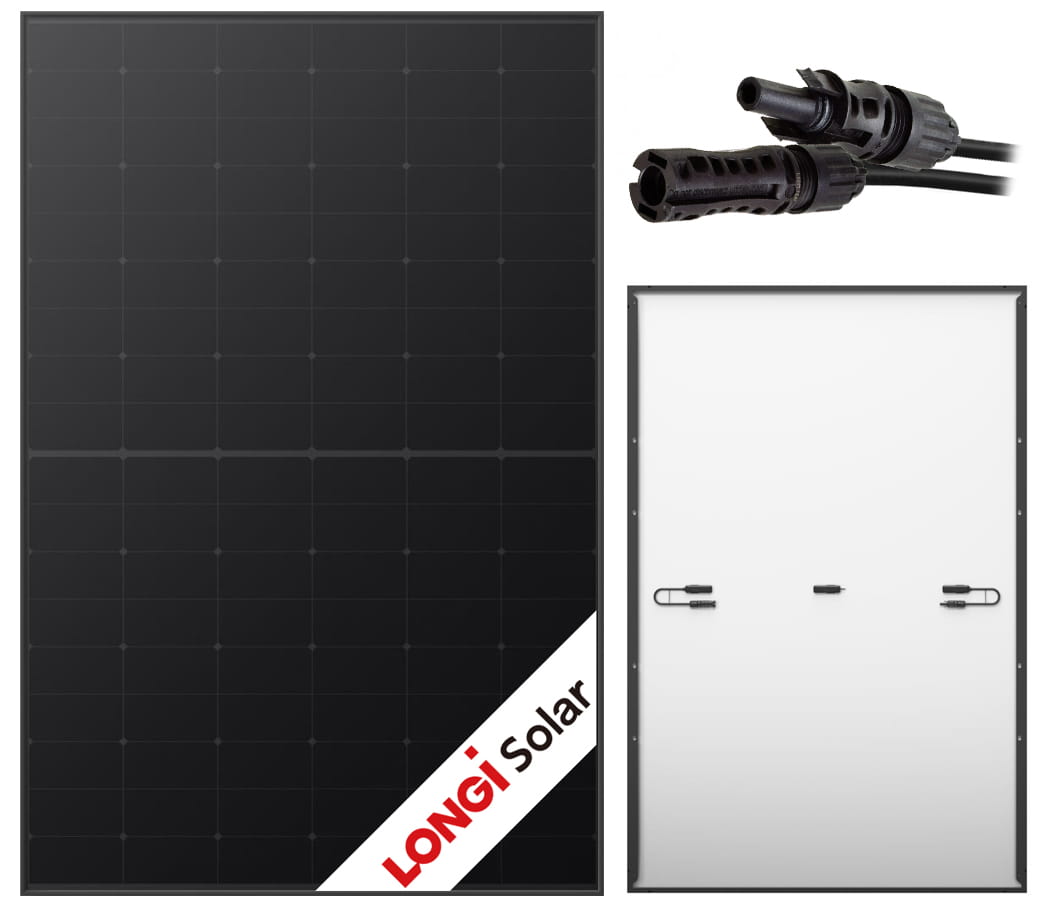

Moduł fotowoltaiczny Longi Solar 425W (Hi-MO X6 Explorer) - to panele fotowoltaiczne LONGi Solar wyróżniające się doskonałymi parametrami. Ogniwa panelu tego typu są wykonane z pojedynczego kryształu krzemu. Monokrystaliczny panel fotowoltaiczny LONGi to większa sprawność, dzięki której do wytworzenia tej samej ilości energii wystarczy mniejsza liczba paneli. Tym samym moduły monokrystaliczne w porównaniu do polikrystalicznych pozwalają oszczędzić więcej przestrzeni.

Przewody o długości ok 120 centymetrów wychodzące z panelu, zarobione złączami MC4 EVO2.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

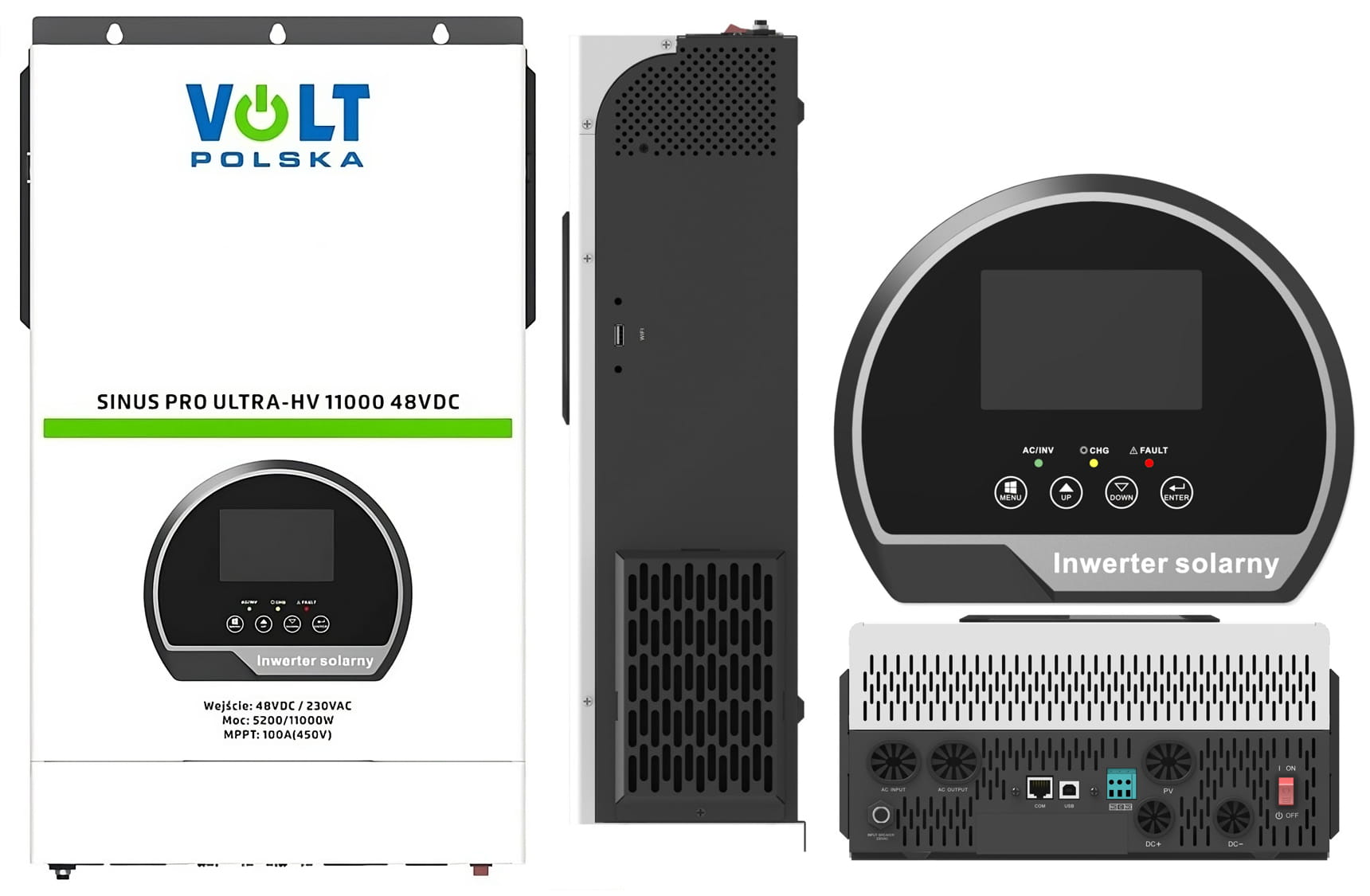

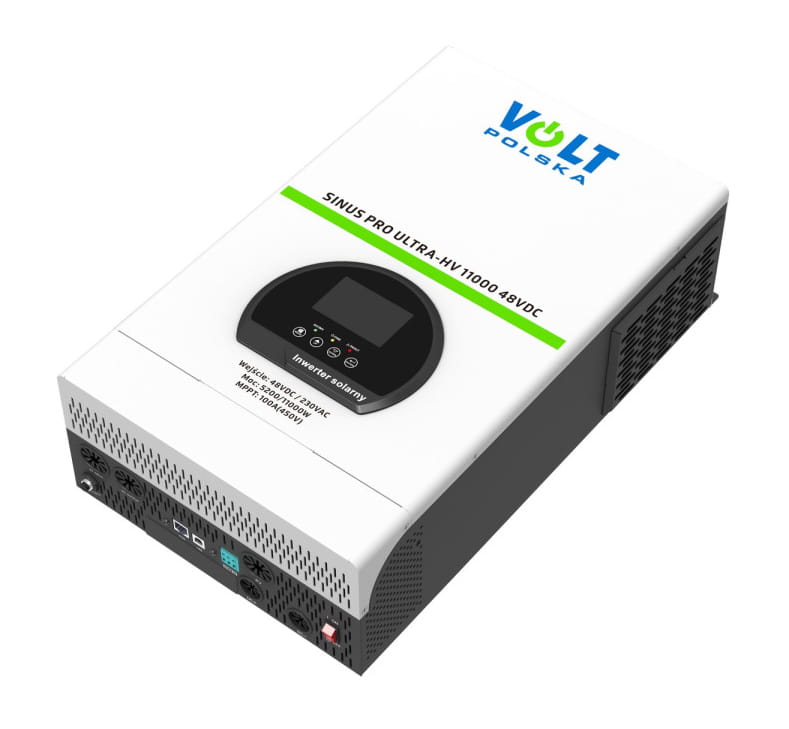

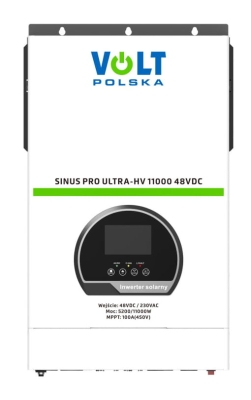

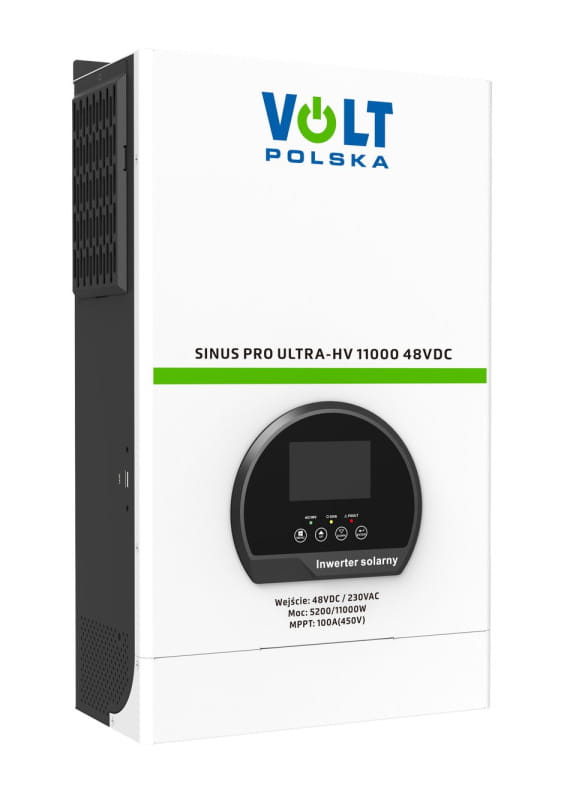

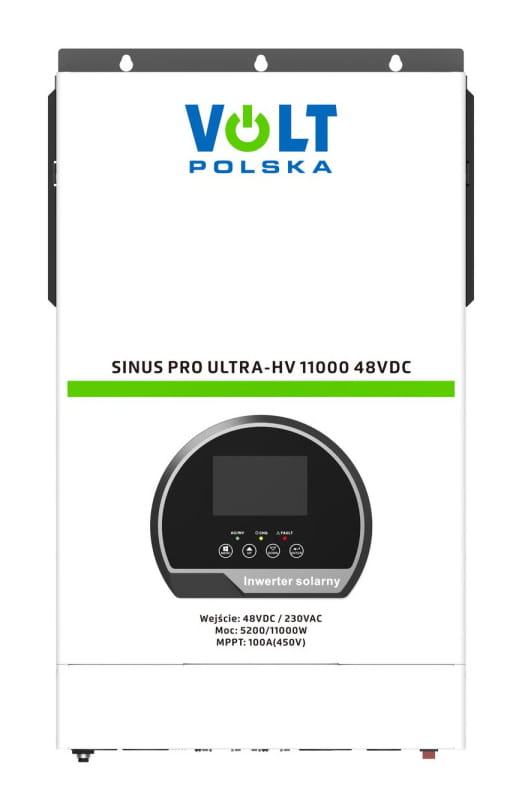

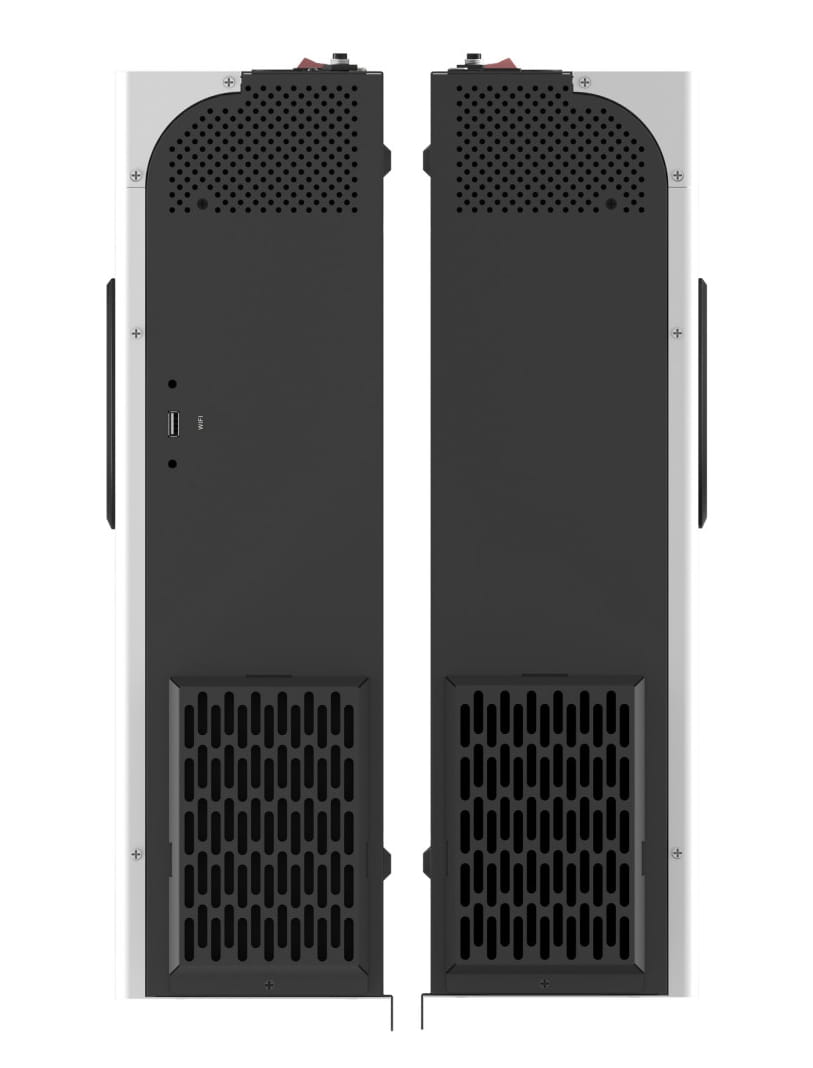

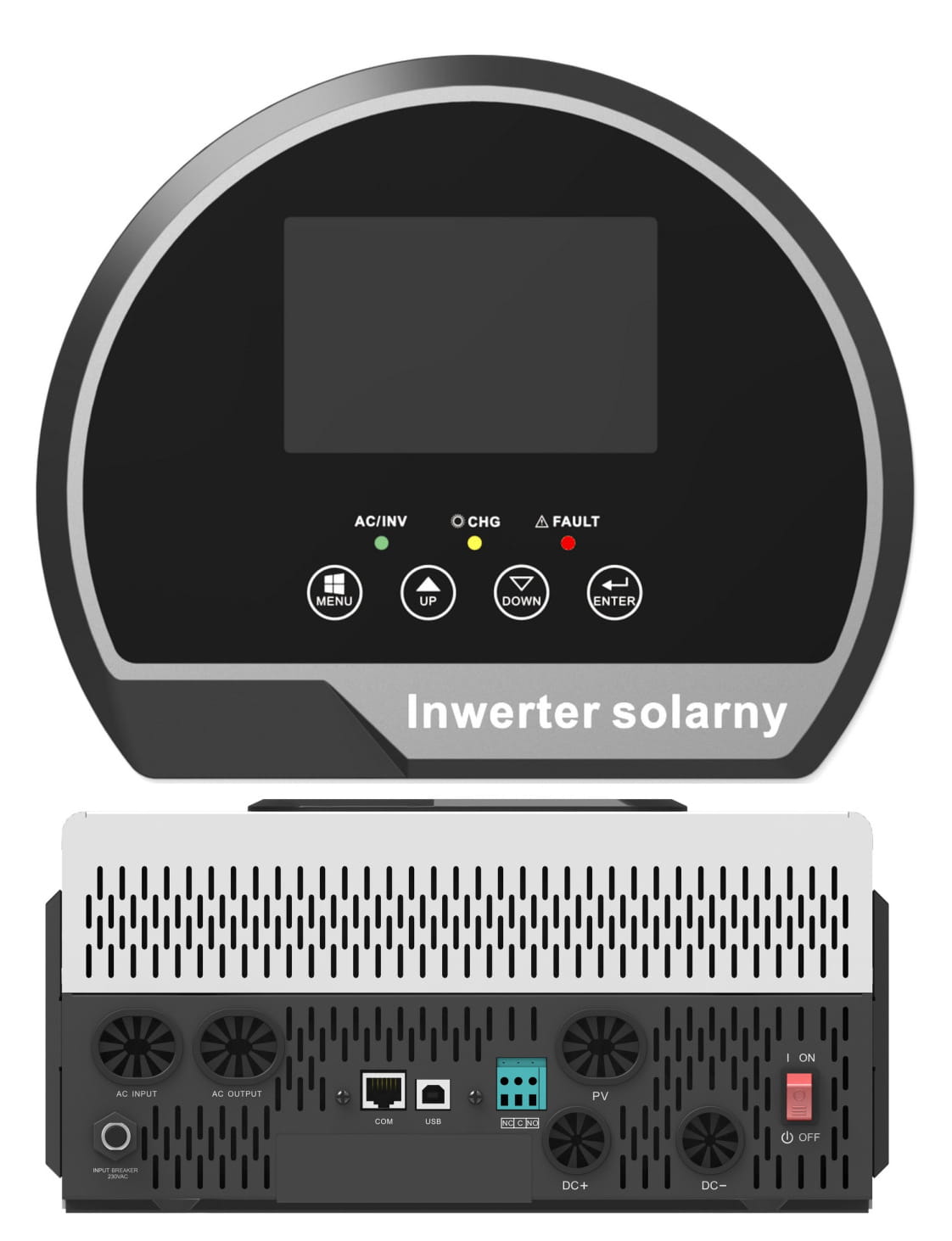

Inwerter solarny Volt Polska SINUS PRO ULTRA-HV 11000 48/230V + 100A MPPT

• Producent: Volt Polska
• Moc całkowita (chwilowa): 11000VA
• Moc stała (ciągła): 5200W
• Przebieg napięcia wyjściowego: Czysty sinus
• Napięcie wyjściowe (inwerter): 230VDC
• Sprawność maksymalna (inwerter): 90%-93%
• Czas przełączania (inwerter): 10ms(UPS)/20ms(APL)
• Napięcie (sieć wejście): 230VAC
• Zakres napięcia wejściowego (sieć): 170~280VAC/90~280VAC/
• Zakres częstotliwości: 50Hz/60Hz
• Napięcie akumulatora: 48VDC
• Zakres napięcia Vmp: 150~430VDC
• Maks. napięcie obwodu otwartego Voc: 450VDC
• Maks. prąd Imp: 80A
• Temperatura pracy: 0°C~50°C
• Wymiary: 295 x 505 x 14,2 mm
• Waga: 8 kg
• Gwarancja: 24 miesiące
• Kod produktu: 27408

Opis produktu

Inwerter solarny SINUS PRO ULTRA-HV 11000 48/230V (5200/11000W) + 100A MPPT (450V) + Wi-Fi to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Najważniejsze cechy:

• Pracuje jako inwerter off-grid (wyspowy)
• Konfiguracja parametrów, dzięki ustawieniom wyświetlacza LCD
• Wysokonapięciowy regulator solarny MPPT (450VDC)
• Współpraca z magazynem energii Ultra 5
• Zabezpieczenie przeciwzwarciowe, przeciw przeciążeniowe i temperaturowe
• Oprogramowanie komputerowe przez USB lub w zestawie zewnętrzny moduł zdalnego sterowania WIFI (podgląd i kontrola parametrów)

Jakie urządzenia zasila SINUS PRO ULTRA-HV 11000?

• Urządzenia RTV np. telewizory, tunery, hi-fi, dvd
• Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze
• Urządzenia biurowe np. drukarki, faksy, komputery, monitory
• Elektronarzędzia np. wiertarki, szlifierki, kątówki
• Pompy, sprężarki

Co wyróżnia zasilacz SINUS PRO ULTRA-HV 11000 na tle innych urządzeń?

Wbudowana przetwornica typu czysty SINUS wytwarza na wyjściu napięcie o „przebiegu sinusoidalnym”, takie samo jak w sieci energetycznej. Dzięki temu, może zasilać urządzenia o charakterze indukcyjnym (m.in. elektronarzędzia siłowe, sprężarki powietrza, klimatyzatory, lodówki, zamrażarki etc.).

Wysokie napięcie (High Voltage), dzięki któremu można podłączyć więcej paneli solarnych szeregowo zamiast równolegle. To zapewnia większą wydajność całego układu paneli solarnych.

Jak inwerter pracuje w trybie off-grid?

W trybie off-grid inwerter solarny działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii SINUS PRO ULTRA pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

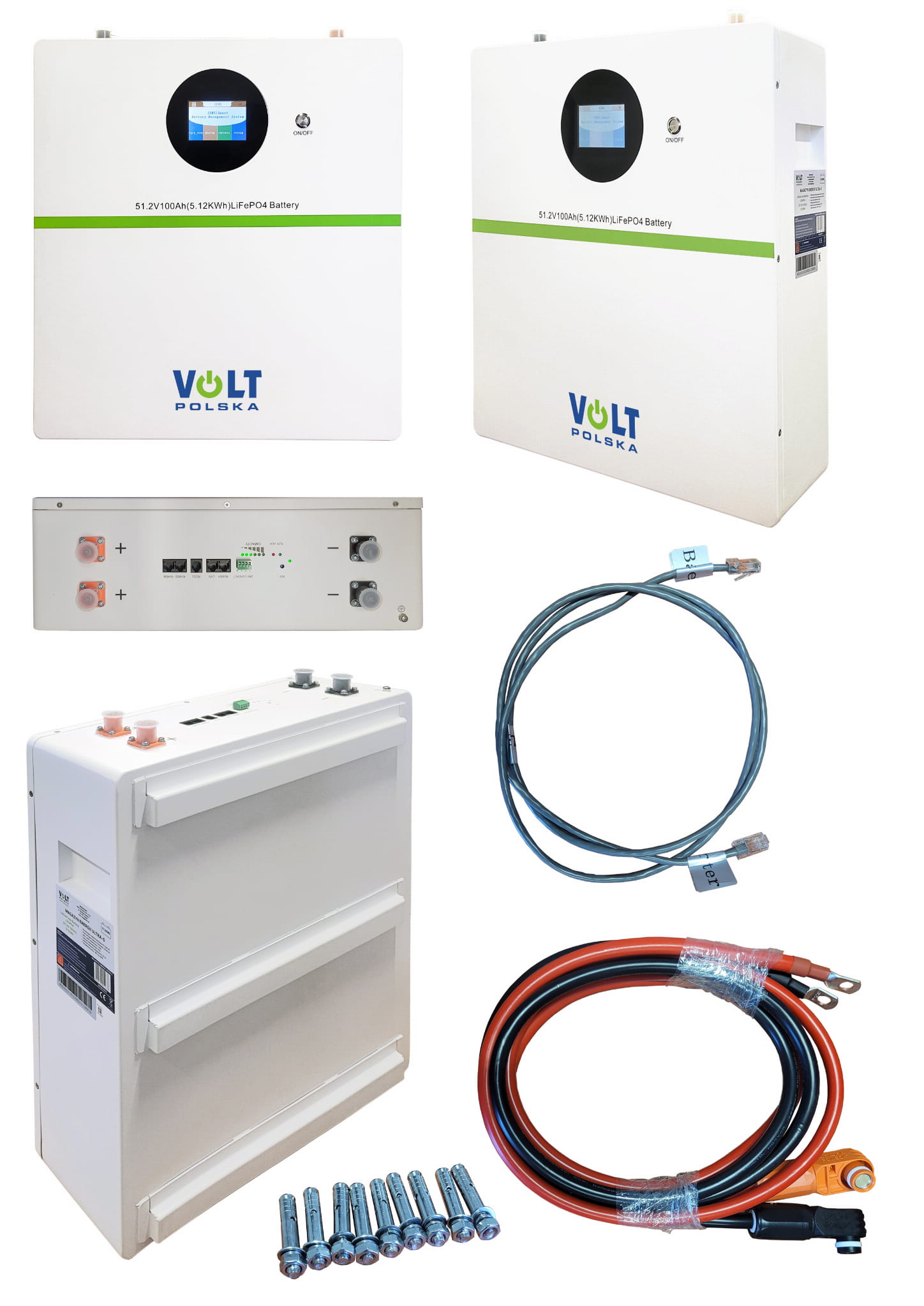

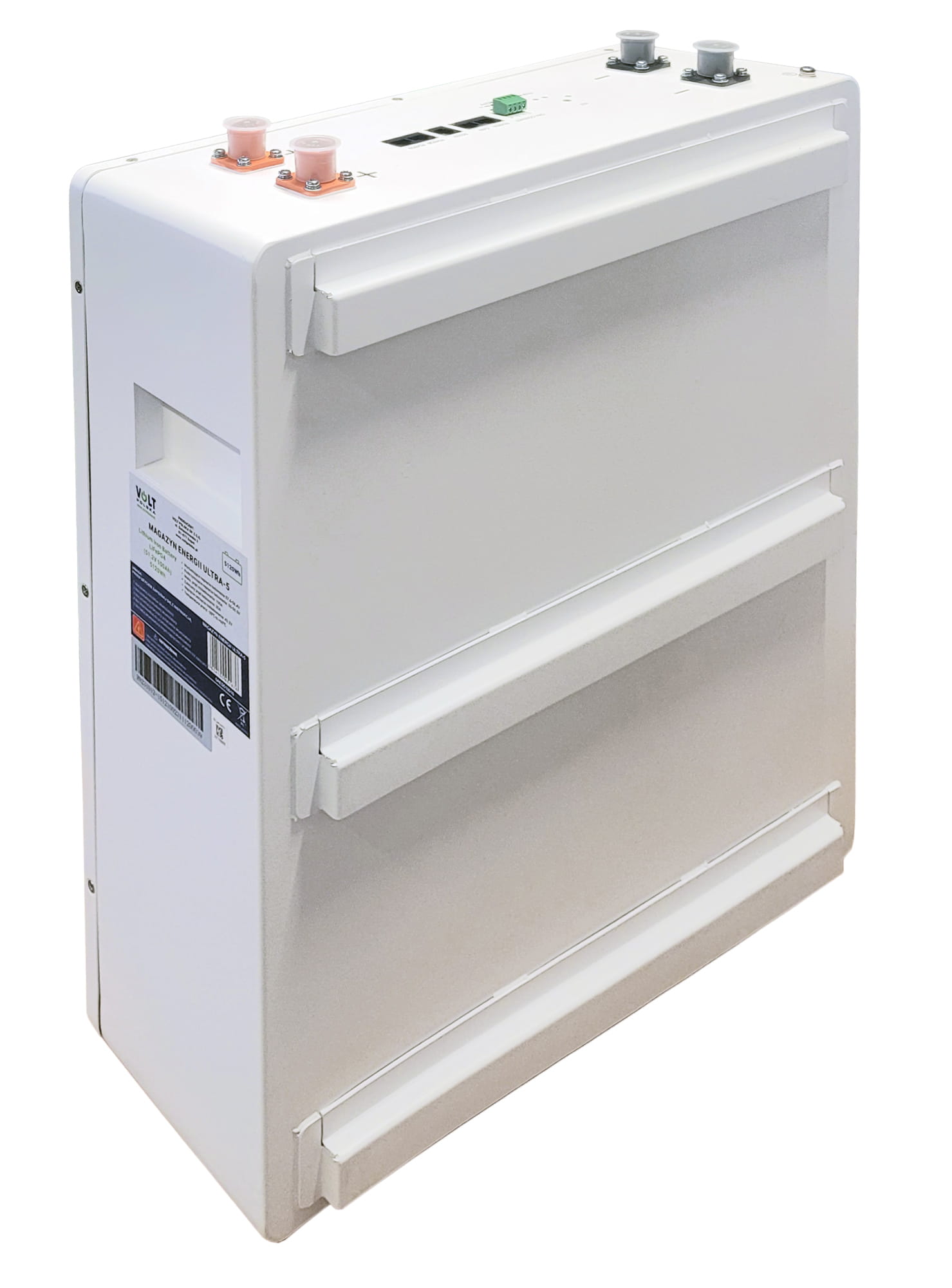

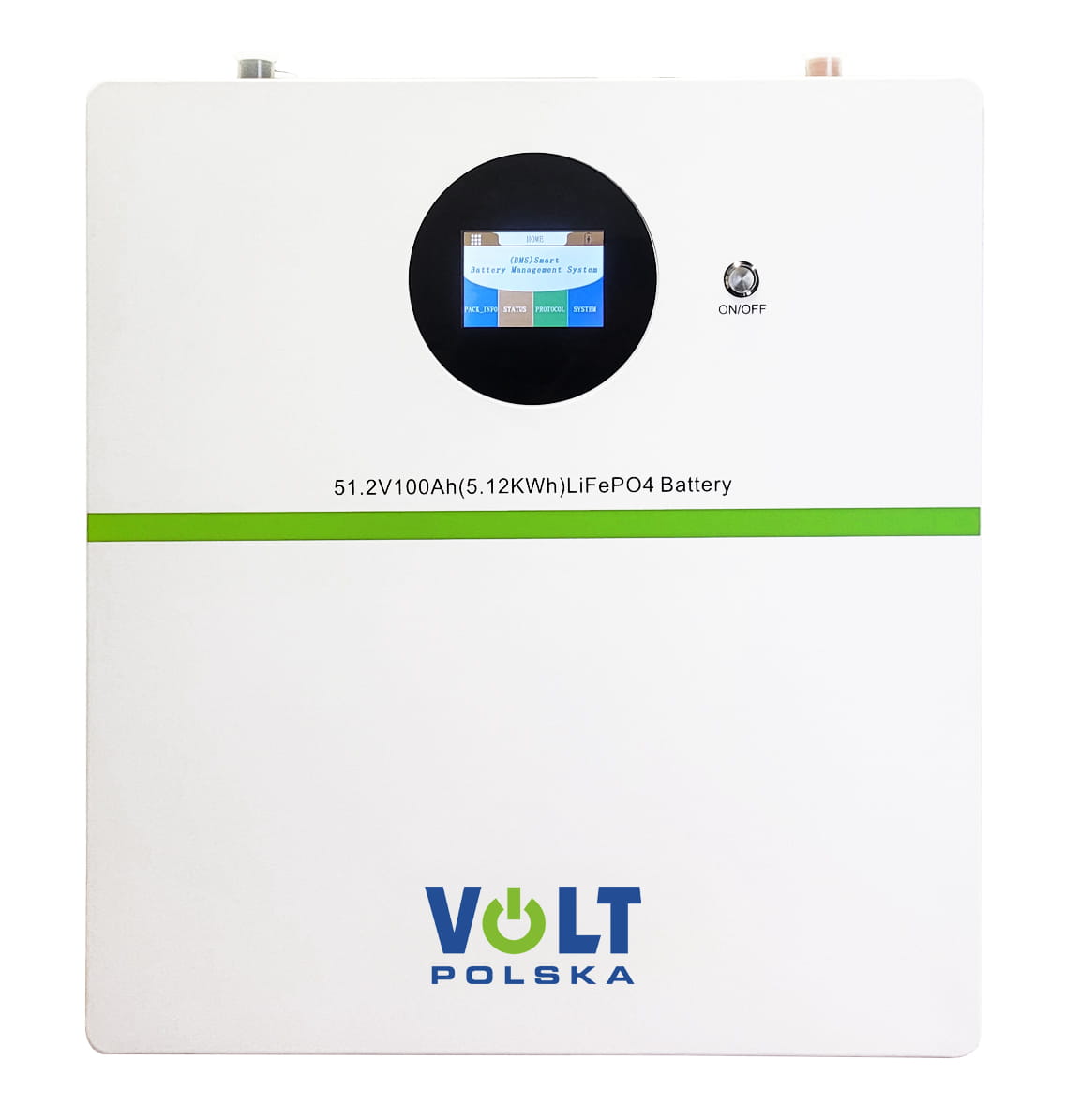

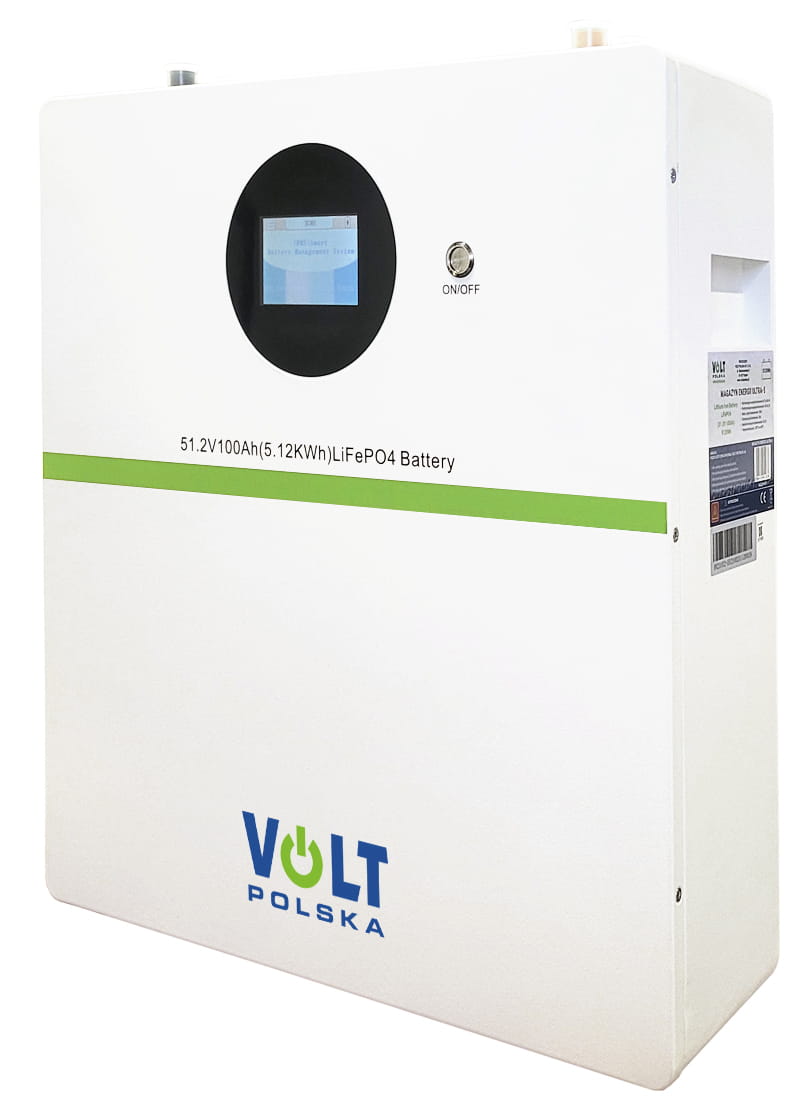

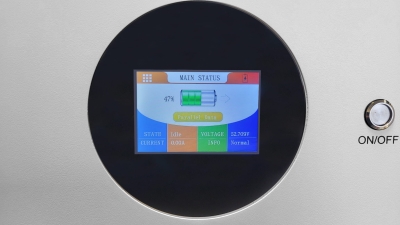

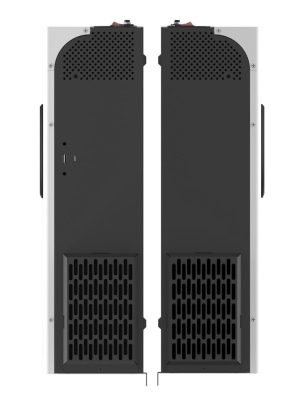

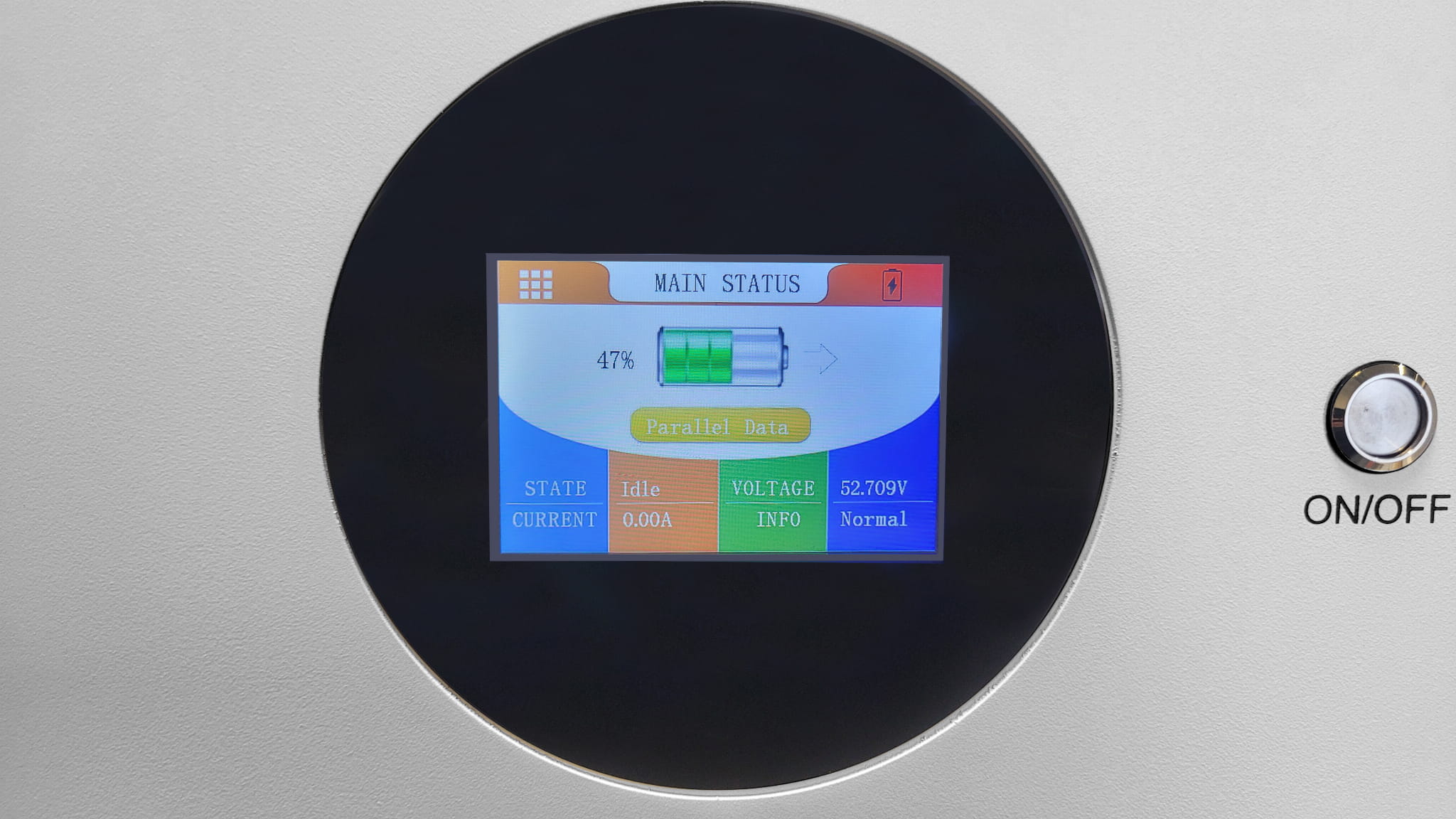

Magazyny energii ULTRA 5 51,2V 100Ah

• Producent: Volt Polska
• Napięcie znamionowe: 51,2V
• Zalecane napięcie ładowania: 57V
• Nominalna pojemność: 100Ah
• Maksymalne napięcie ładowania: 58,5V
• Gęstość energii: 5120Wh
• Zalecane natężenie ładowania: 20A
• Maksymalny prąd ciągły: 100A
• Zalecane napięcie rozładowania: 46V
• Typ zacisków: wtykowy
• Maksymalne napięcie rozładowania: 44,8V
• Moment obrotowy zacisków: 8,5Nm
• Materiał obudowy: SPCC
• Maksymalny prąd rozładowania: 150A/3S
• Żywotność cyklu (0,2 C, 25°C 80% DOD): 6000 cykli
• Efektywność AH – przejazd w obie strony: 98%
• Temperatura rozładownia: (-20 do 55)°C
• Samowyładowanie w ciągu miesiąca: więcej niż 3%
• Temperatura ładowania: (0 do 55)°C
• Maksymalna liczba w równoległym obwodzie: 16
• Temperatura przechowywania: (-20 do 45)°C
• Maksymalna liczba w obwodzie szeregowym: niedozwolone
• Wymiary: 510 x 475 x 160 mm
• Waga: 50kg
• Gwarancja: 24 miesiące
• Kod produktu: 24711

Opis produktu

Magazyny energii ULTRA 5 51,2V 100Ah 100A to urządzenia przeznaczone do przechowywania energii wyprodukowanej przez instalację fotowoltaiczną. Działają na zasadzie gromadzenia, a następnie uwalniania energii elektrycznej w odpowiednim momencie. Słońce nie świeci 24 godziny na dobę, a w większości gospodarstw domowych najwięcej energii zużywa się rano i wieczorem w momencie niedużego nasłonecznienia. Warto więc wytwarzać energię w sprzyjających warunkach, aby później wykorzystać ją właśnie w godzinach największego zużycia prądu. Pozwoli nam to zoptymalizować zużycie prądu i zyskać niezależność energetyczną.

Magazyny energii ULTRA 5 51,2V 100Ah 100A mają szerokie zastosowanie, zarówno w przestrzeni prywatnej (domki jednorodzinne), jak i publicznej (restauracje, hotele, supermarkety, fabryki etc.).

Najważniejsze cechy:

• Zastosowanie ogniw litowo-żelazowo-fosforanowych (LiFePO4), które wpływają na długą żywotność i bezpieczeństwo urządzenia.
• Możliwość wykonania ok. 6 000 cykli, co pozwala wielokrotnie ładować i rozładowywać urządzenie przy zachowaniu co najmniej 60% pierwotnej pojemności. To wszystko przekłada się na długie lata trwałości, co jest istotne w zastosowaniach, gdzie wymagana jest stabilna dostępność energii przez wiele lat.

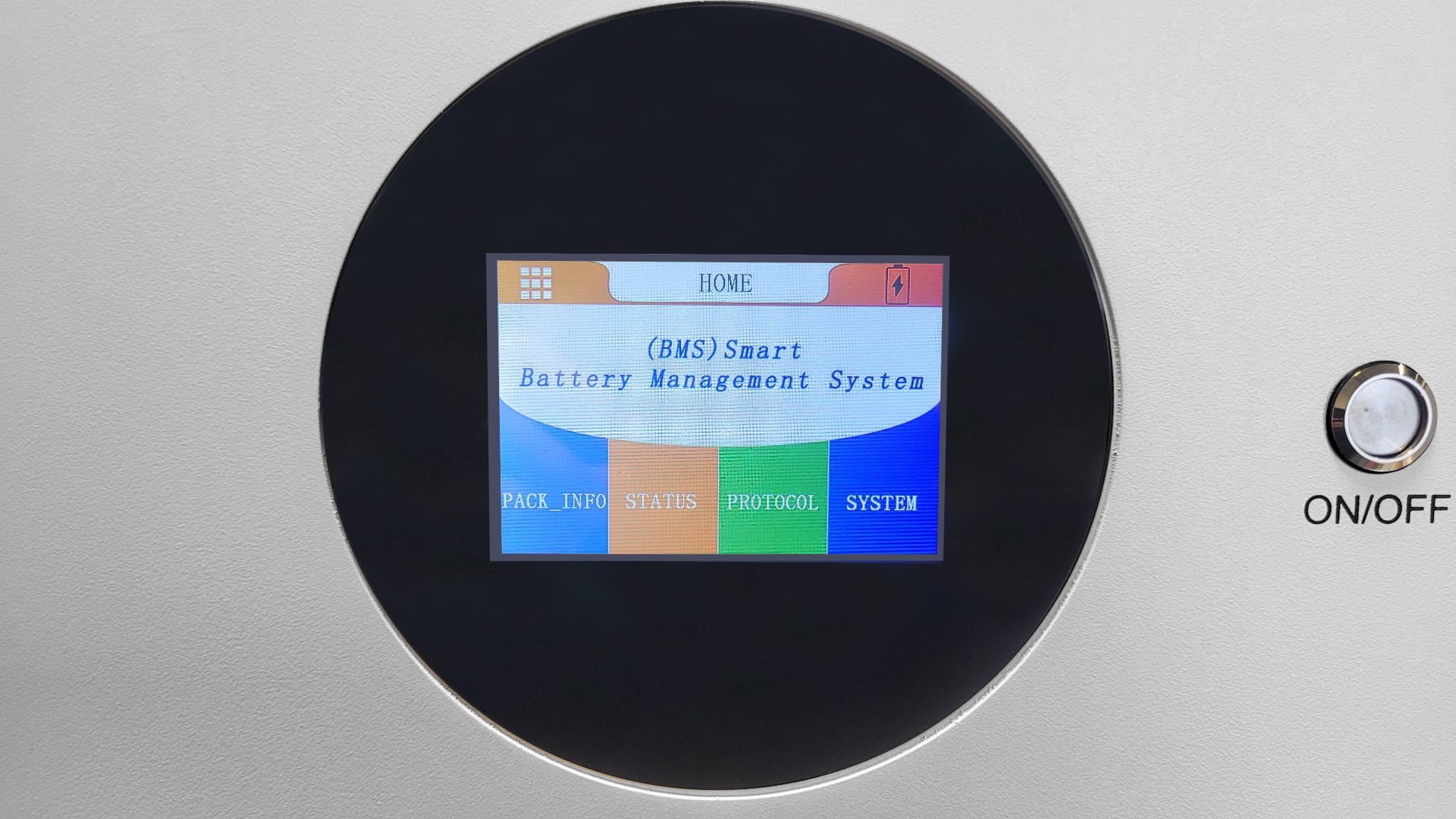

• System zarządzania BMS (Battery Managemenat System), który monitoruje różne parametry, takie jak napięcie, prąd, temperatura i stan naładowania. Zabezpiecza również urządzenie przed nadmiernym rozładowaniem, przeładowaniem oraz ekstremalnymi temperaturami.
• Modułowa konstrukcja pozwala łączyć magazyny równolegle, dzięki czemu możemy w przyszłości rozbudować instalację fotowoltaiczną oraz zwiększyć pojemności w przypadku wzrostu zapotrzebowania na energię.
• Nowoczesny design oraz niewielkie rozmiary pozwalają na montaż urządzenia praktycznie w każdym wnętrzu.

Charakterystyka BMS:

• Pierwsza ochrona prądu ładowania 105A - Czas opóźnienia: 20 s
• Druga ochrona prądu ładowania 110A - Czas opóźnienia: 2–3 s
• Pierwsza ochrona prądu rozładowania 110A - Czas opóźnienia: 30 s
• Druga ochrona prądu rozładowania 150A - Czas opóźnienia: 2–3 s
• Ochrona przed nadmiernym napięciem ładowania 59,2V - Czas opóźnienia: 1–2 s
• Ochrona przed nadmiernym napięciem rozładowania 43,2V - Czas opóźnienia: 1–2 s
• Ochrona temperaturowa - Temperatura PCB poniżej 95°C, powrót do normalnej pracy poniżej 85°C

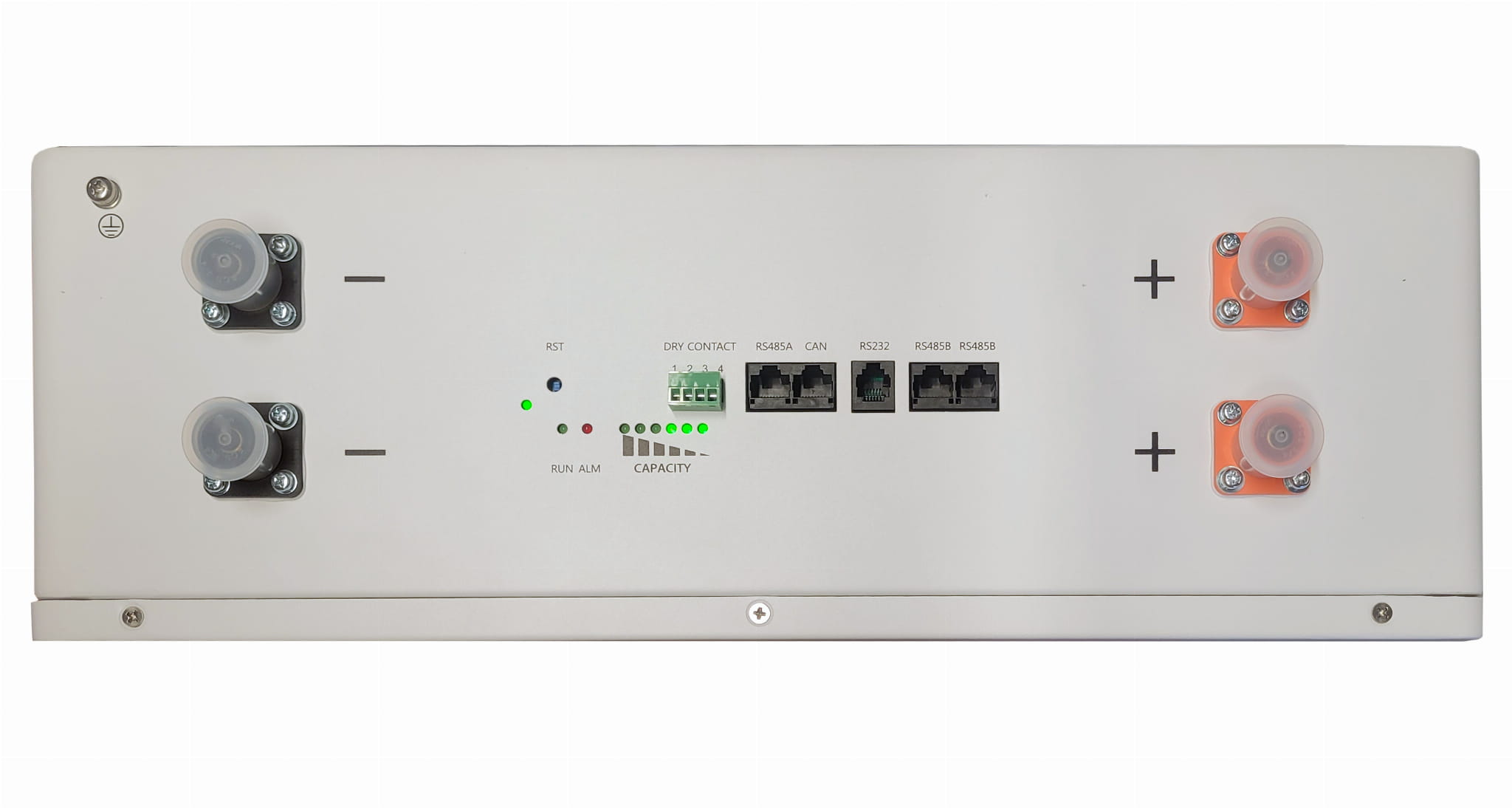

• Główny port komunikacji - RS485, opcjonalnie CAN

Dane rozładowania prądem stałym (Ampery przy 25°):

• Czas rozładowania 1h - Napięcie odcięcia (44,8V) 100A
• Czas rozładowania 2h - Napięcie odcięcia (44,8V) 50A
• Czas rozładowania 3h - Napięcie odcięcia (44,8V) 33,3A
• Czas rozładowania 4h - Napięcie odcięcia (44,8V) 25A
• Czas rozładowania 5h - Napięcie odcięcia (44,8V) 20A
• Czas rozładowania 10h - Napięcie odcięcia (44,8V) 10A
• Czas rozładowania 20h - Napięcie odcięcia (44,8V) 5A

Dane rozładowania prądem stałym (Waty przy przy 25°):

• Czas rozładowania 1h - Napięcie odcięcia (44,8V) 5120W
• Czas rozładowania 2h - Napięcie odcięcia (44,8V) 2560W
• Czas rozładowania 3h - Napięcie odcięcia (44,8V) 1706,7W
• Czas rozładowania 4h - Napięcie odcięcia (44,8V) 1280W
• Czas rozładowania 5h - Napięcie odcięcia (44,8V) 1024W
• Czas rozładowania 10h - Napięcie odcięcia (44,8V) 512W
• Czas rozładowania 20h - Napięcie odcięcia (44,8V) 256W

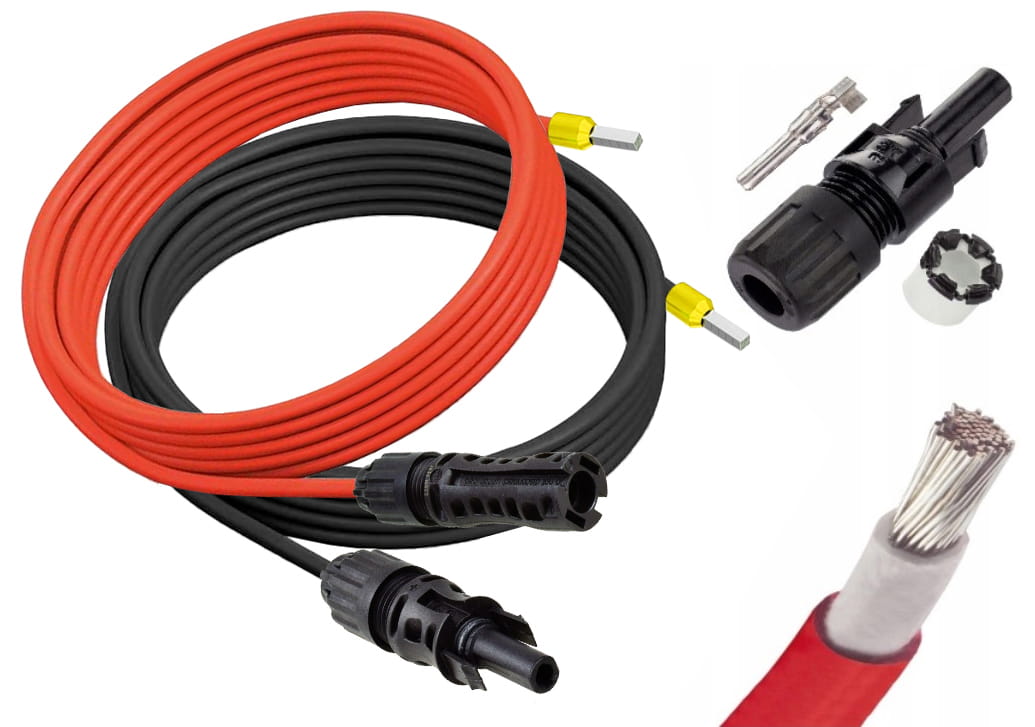

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25933

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

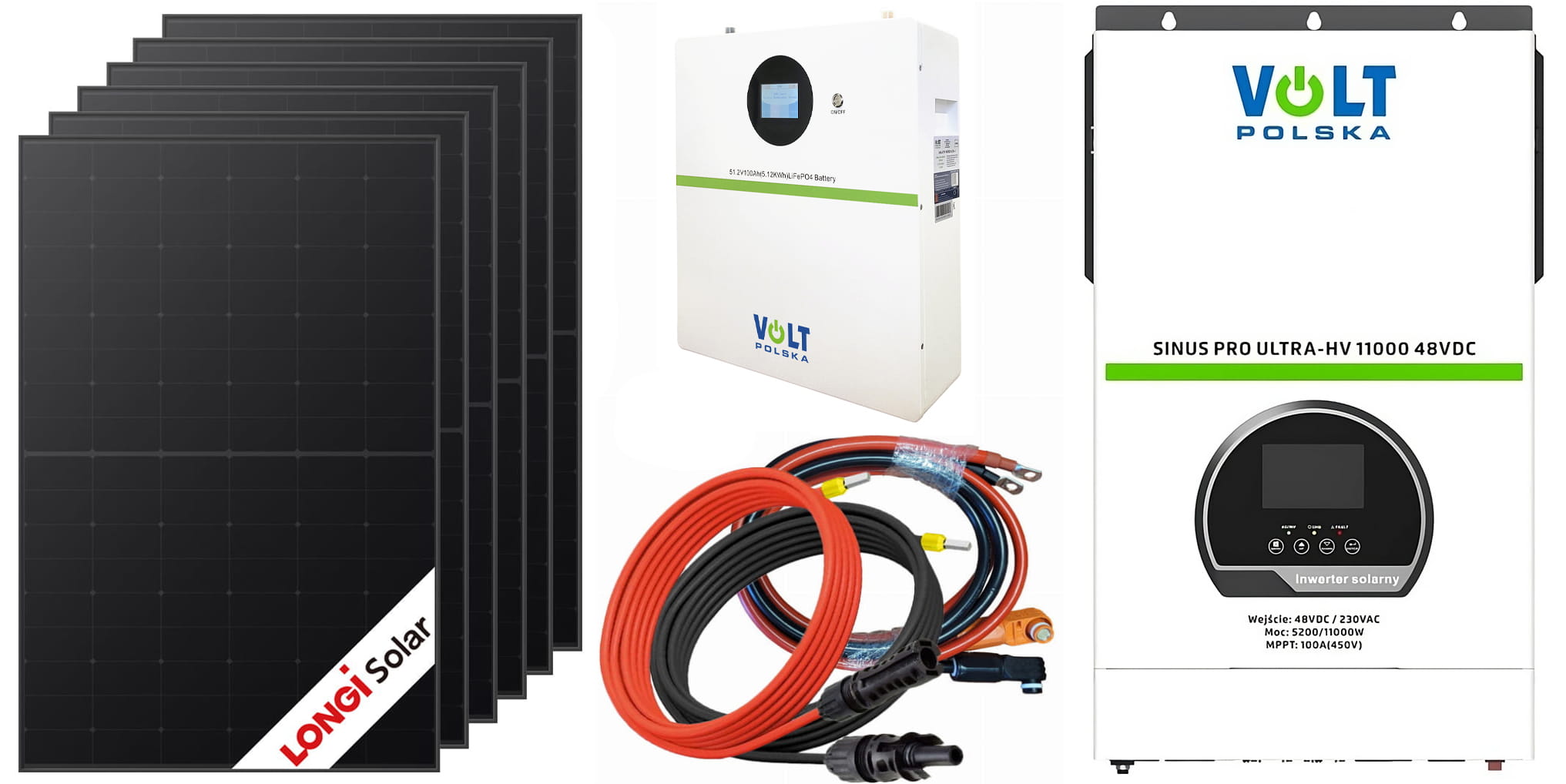

W zestawie:

• Sześć paneli fotowoltaicznych Longi Solar 425W 32.96V [1722 x 1134 x 30 mm] + przewód MC4 EVO2
• Inwerter solarny Volt Polska SINUS PRO ULTRA-HV 11000 48/230V (5200/11000W) + 100A MPPT (450V)+ Wi-Fi
• Magazyny energii Volt Polsk ULTRA 5 51,2V 100Ah 100A
• 2x Kabel 10m - 6mm2 MC4-EVO2 do łączenia paneli
