Specyfikacja:
- Moc całkowita (chwilowa): 500VA
- Moc stała: 350W
- Napięcie akumulatorów: 12V
- Stabilizator napięcia AVR: 140-275V
- Napięcie ładowania (sieć): 13,8V±0,5V
- Napięcie wyjściowe: 230V 50Hz
- Prąd bez obciążenia: ponad 1A
- Prostownik: 10A
- Sprawność: ponad 92%
- Temperatura pracy: 0-40°C
- Waga: 5 kg
- Wymiary: 230 x 145 x 180 mm
- Zabezpieczenie przeciążeniowe: Przy obciążeniu 120% UPS automatycznie wyłącza się
- Zabezpieczenie przed niskim napięciem
- Zabezpieczenie przed zwarciem: Automatyczne wyłączenie
- Gwarancja: 24 miesiące
- Kod produktu: 20856
- Kod zestawu: 25306

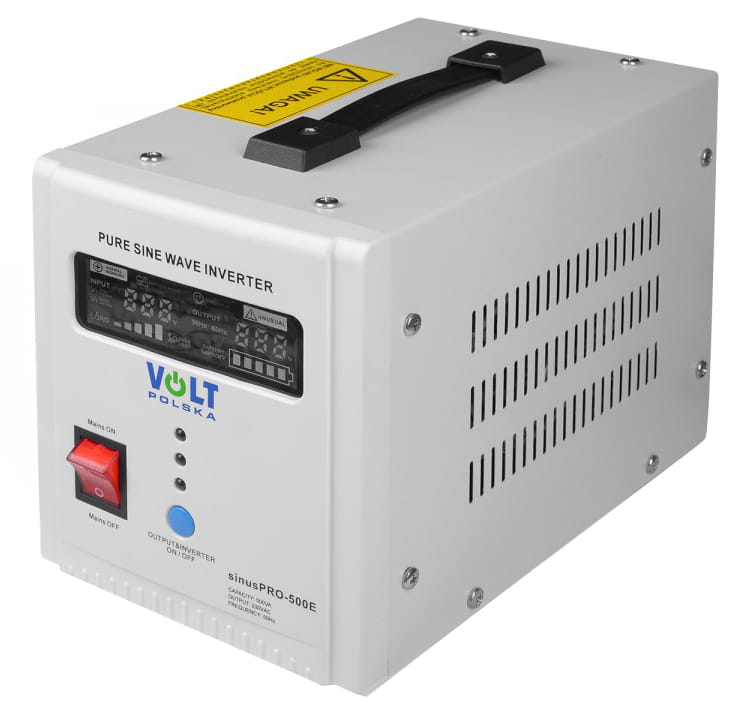

Opis produktu
Zasilacz awaryjny sinusPRO 500 E 12V jest urządzeniem do bezprzerwowego zasilania m.in.: instalacji centralnego ogrzewania (piece CO, pompy, sterowniki, podajniki etc.), komputerów, serwerów, zestawów komputerowych, bram automatycznych, urządzeń automatyki, elektronarzędzi itp.
W przypadku zaniku napięcia sieciowego 230VAC, urządzenie przełącza się w tryb pracy akumulatorowej (battery mode), pozwalając na dalsze bezprzerwowe działanie systemu i zabezpieczając przed uszkodzeniem instalacji, bezpowrotną utratą danych etc.
Na wyjściu inwerterów, przetwarzających napięcie nie należy stosować żadnych form bezpieczników, również listw antyprzepięciowych, czyli popularnych rozdzielaczy z zabezpieczeniem. Jedyną bezpieczną formą zabezpieczenia układu jest założenie bezpiecznika po stronie akumulatora a jedyną dozwoloną formą rozdzielenia z gniazd sieciowych jest zastosowanie podstawowego rozdzielacza, pozbawionego zabezpieczeń, diod oraz przełączników.
Co wyróżnia zasilacz awaryjny sinusPRO 500 E 12V na tle innych urządzeń?
Zasilacz awaryjny typu czysty SINUS wytwarza na wyjściu napięcie o „przebiegu sinusoidalnym”, takie samo jak w sieci energetycznej. Dzięki temu, może zasilać urządzenia o charakterze indukcyjnym (m.in. elektronarzędzia siłowe, sprężarki powietrza, klimatyzatory, lodówki, zamrażarki etc.)
Najważniejsze cechy:
- Przetwornicy DC/AC typu czysty sinus (pure sine wave)
- Przełącznika awaryjnego typu UPS
- Sieciowej ładowarki akumulatorowej (prostownika)
- Stabilizatora napięcia sieciowego tzw. AVR

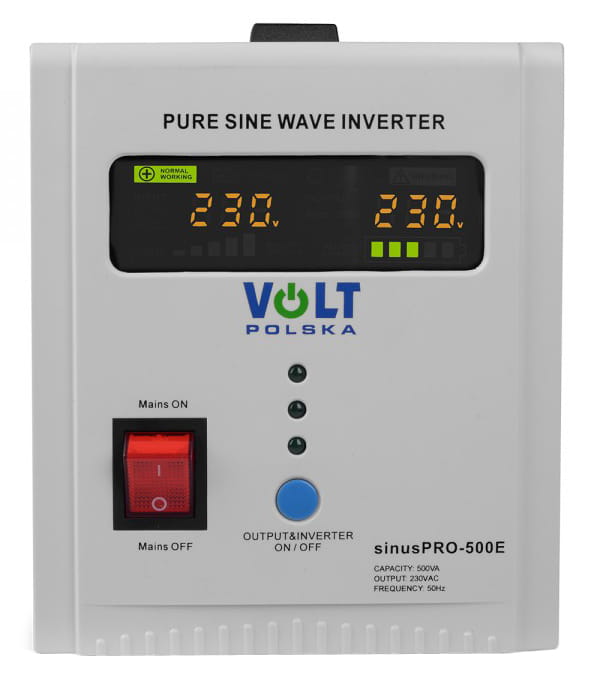

- Kolorowy wyświetlacz pozwala monitorować najważniejsze parametry pracy układu
- Zasilacz awaryjny ze stałą fazą

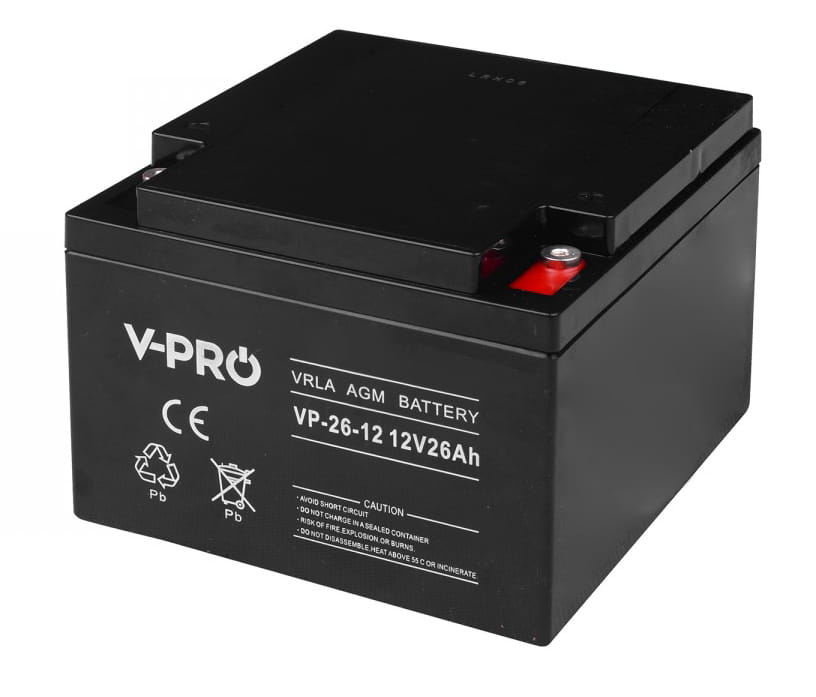

Akumulator Volt Polska VPRO VRLA AGM 12V 26Ah
- Producent: Volt Polska
- Napięcie nominalne: 12V
- Pojemność nominalna: 26Ah
- Wysokość całkowita: 127mm
- Rezystancja wewnętrzna (przy 25°C): 10,30mΩ
- Wysokość: 125mm
- Szerokość: 175mm
- Długość: 166mm
- Waga: 7,2 kg
- Zalecana temp robocza: 25°C±3°C
- Maksymalny prąd ładowania: 7,2A
- Maksymalny prąd rozładowania: 360A (przez 5 sekund)
- Projektowana żywotność (25°C): 3-5lat
- Gwarancja: 24 miesiące
- Kod produktu: 20918
Zalecenia dotyczące ładowania
- Używać wyłącznie ładowarek przystosowanych do technologii AGM/GEL
- Napięcie ładowania (cykliczne): 14,4–14,7 V (dla akumulatorów 12 V)
- Napięcie ładowania buforowego: 13,5–13,8 V
- Zalecany prąd ładowania: 0,1C (np. 10 A dla 100 Ah) – dla maksymalnej trwałości
- Prąd do 0,2C jest dopuszczalny, lecz może przyspieszać zużycie ogniw
- Nie przekraczać maksymalnego prądu ładowania określonego w dok. technicznej
- Nie dopuszczać do przeładowania ani do głębokiego rozładowania (poniżej 10,5 V)
- W połączeniach szeregowych stosować balanser napięcia (np. 24 V, 48 V)
Tryby pracy
Praca buforowa:
- Akumulator stale doładowywany (np. w systemach UPS, automatyce, alarmach)
- Serie akumulatorów VOLT Polska: AGM, OPTI AGM, VPRO AGM
Praca cykliczna:
- Regularne ładowanie i rozładowywanie (np. fotowoltaika, systemy mobilne)
- Serie: DEEP CYCLE, GEL, LiFePO₄(jeśli dane urządzenie współpracuje z tym typem)
Akumulator z serii VPRO jest przeznaczony m.in. do zasilania systemów zasilania awaryjnego (UPS, systemy automatyki), instalacji fotowoltaicznych, czy przetwornic napięcia. Najlepiej sprawdza się w układach ładowania buforowego.
Projektowana żywotność wynosi 3-5 lat dla pracy w temperaturze ok. 20-25 stopniach Celsjusza.
Najważniejsze cechy:
- Budowa wewnętrzna oparta na separatorach wykonanych z włókna szklanego w których skupiony jest elektrolit
- Automatyczny system uszczelniania w momencie zbyt wysokiego ciśnienia wewnątrz akumulatora, zawory otwierają się, powodując bezpieczne odprowadzenie powstałego gazu na zewnątrz obudowy i zapobiegają uszkodzeniu. Do takiej sytuacji dochodzi w momencie przeładowania akumulatora
- Obudowa akumulatora wykonana z materiału typu ABS, ogniwa z miedzi
WAŻNE!
Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS). Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.
W przypadku zastosowania akumulatorów buforowych (AGM, OPTI AGM, VPRO AGM) do pracy cyklicznej – okres gwarancyjny zostaje skrócony do 6 miesięcy ze względu na wzmożoną eksploatację. Niezastosowanie się do poniższych zasad prawidłowej eksploatacji, w tym przekroczenie parametrów podanych w specyfikacji, karcie katalogowej lub na etykiecie produktu, może skutkować utratą uprawnień gwarancyjnych lub stanowić podstawę do odrzucenia reklamacji. W przypadku zgłoszenia reklamacyjnego wymagana jest prawidłowo wypełniona Karta Eksploatacji Akumulatora.
Jakie urządzenia zasila akumulator VPRO?
- Systemy zasilania awaryjnego (UPS, systemy automatyki)
- Instalacje fotowoltaiczne
- Przetwornice napięcia
- Systemy alarmowe
- Systemy kontroli dostępu
- Zasilanie kas fiskalnych
- Systemy telewizji przemysłowej
- Systemy telekomunikacyjne
- Systemy oświetlenia zapasowego
- Zasilanie wyposażenia medycznego
- Zasilanie skuterów, motorowerów
- Zasilanie zabawek elektrycznych
Dlaczego warto korzystać z akumulatora VPRO?
- Nie wymaga uzupełniania lub wymiany elektrolitu
- Praca w dowolnej pozycji
- Duża sprawność i wydajność
- Długa żywotność 3-5 lat
- Wysoka odporność na uszkodzenia mechaniczne i wysokie temperatury
- Bezpieczny w użytkowaniu (brak wycieku elektrolitu)
Parametry techniczne akumulatora:
- Pojemność (przy 25°C) 20h (10,5V): 26Ah
- Pojemność (przy 25°C) 10h (10,8V): 21,5Ah
- Pojemność (przy 25°C) 5h (10,5V): 20,5Ah
- Pojemność (przy 25°C) 1h (9,6V): 14,4h
- Pojemność: (40°C): 102%
- Pojemność (25°C): 100%
- Pojemność (0°C): 85%
- Pojemność (-15°C): 65%
- Samorozładowanie (25°C) 3msc: 91% pojemności nominalnej
- Samorozładowanie (25°C) 6msc: 82% pojemności nominalnej
- Samorozładowanie (25°C) 12msc: 64% pojemności nominalnej
- Zakres temp roboczych - rozładowanie: -15°C do 50°C
- Zakres temp roboczych - ładowanie: -10°C do 50°C
- Zakres temp roboczych - składowanie: -20°C do 50°C
- Napięcie ładowania buforowego (25°C): 13,5VDC-13,8VDC
- Napięcie ładowania cyklicznego (25°C): 14,4VDC-14,7VDC

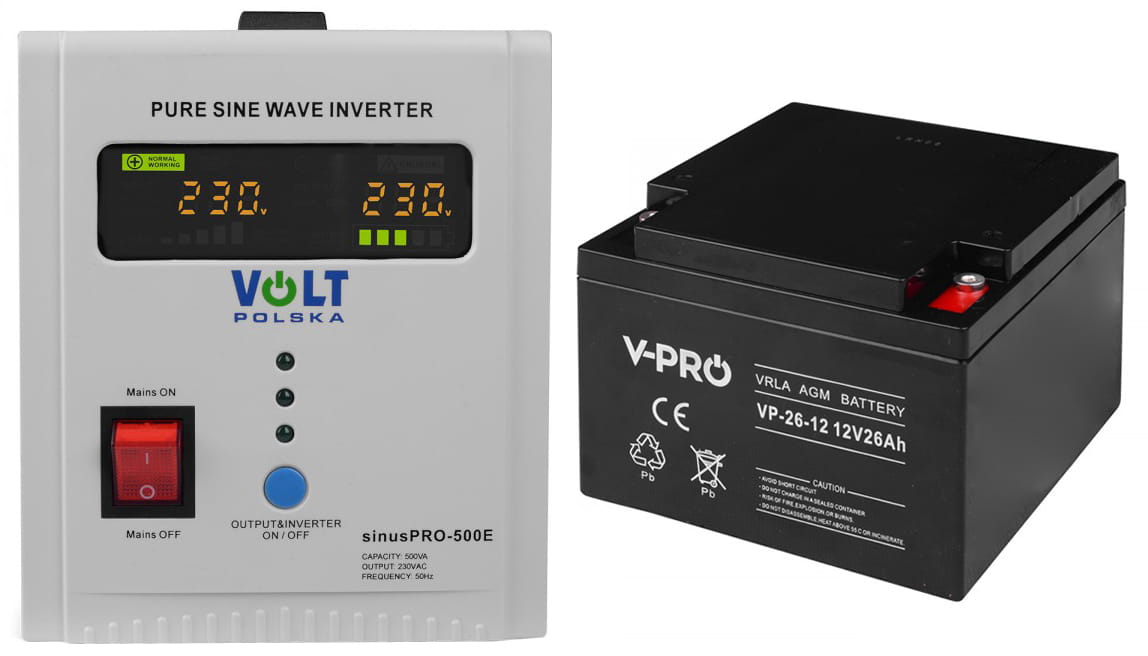

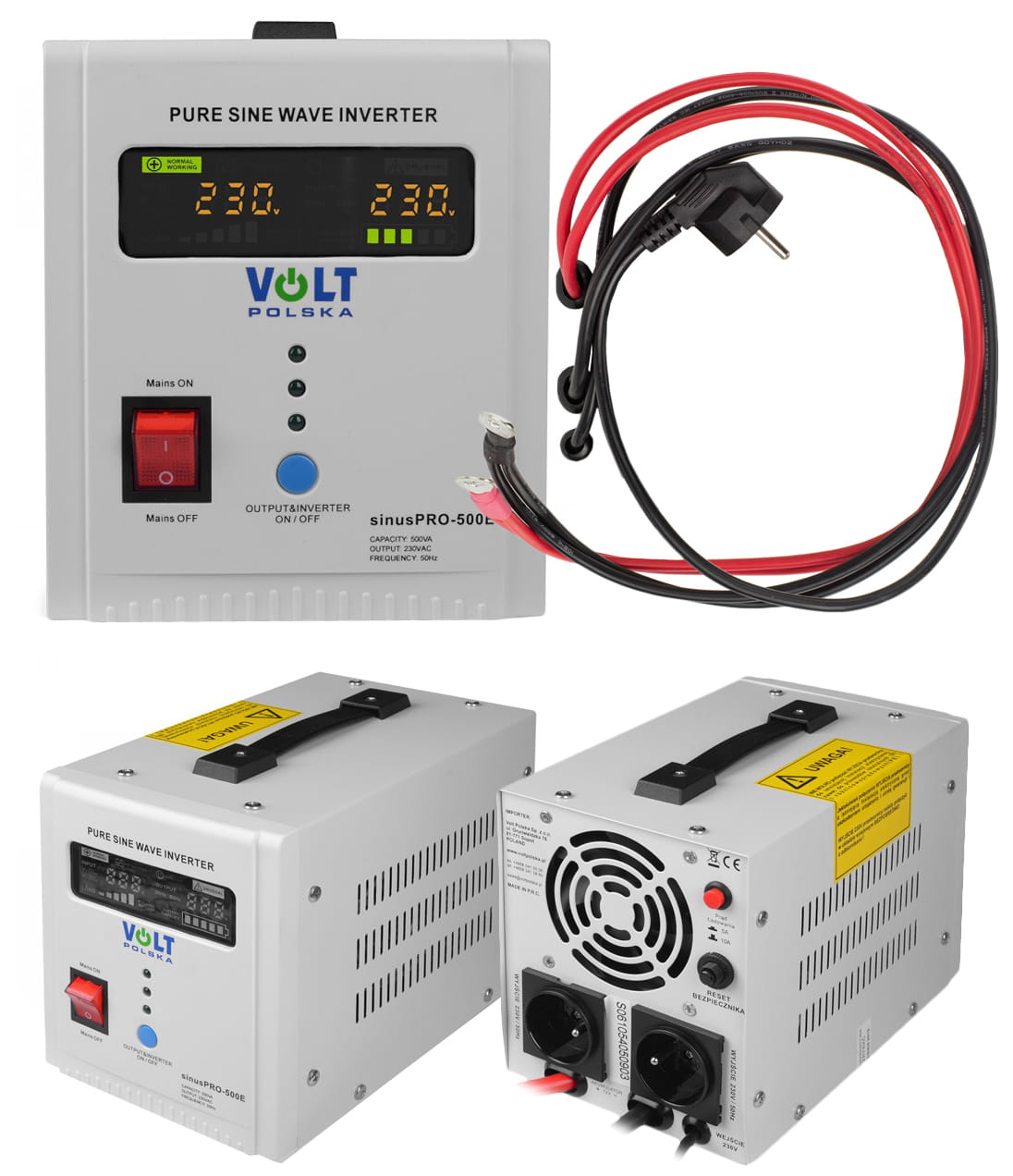

W zestawie
- Zasilacz Volt Sinus Pro 500 E 500VA/350W
- Akumulator Volt VPRO VRLA AGM 12V 26Ah
- Instrukcja obsługi w języku polskim
1. Jak dobrać moc zasilacza?
Jeśli nie chcemy wydawać dodatkowej gotówki na miernik, moc zasilacza musimy oszacować odczytując pobór energii poszczególnych urządzeń z tabliczek znamionowych. Wystarczy zsumować moc urządzeń, które chcemy do niego podłączyć i dla bezpieczeństwa do uzyskanej liczby dodać wartość 25%. Dla przykładu piec gazowy wraz z osprzętem pobiera moc na poziomie około 300-400W i tutaj zaleca się zasilacz generujący moc stalą na poziomie 500W Należy pamiętać że urządzenia silnikowe lub kompresorowe mają bardzo wysokie wartości prądu rozruchowego.
2. Jak prawidłowo dobrać akumulator do zasilacza?
W zależności od charakterystyki pracy. Do pracy cyklicznej (gdzie jest dołożona instalacja fotowoltaiczna) oraz buforowej zalecany jest akumulator GEL, DEEP CYCLE lub LiFePO4 (jeżeli owy zasilacz akceptuje taki akumulator). Do prac buforowych zalecane są akumulatory w technologii AGM oraz wszystkie wcześniej wymienione. Pojemność akumulatora będzie przekładać się na czas podtrzymania.
3. Czas podtrzymania w przypadku pracy buforowej/ciągłej.
| moc\pojemność | 26 Ah | 40 Ah | 55 Ah | 65 Ah | 100 Ah | 120 Ah | 150 Ah | 200 Ah |
|---|---|---|---|---|---|---|---|---|
| 50 W | 4 godz. | 6 godz. | 8 godz. | 9,5 godz. | 14,5 godz. | 17,5 godz. | 22 godz. | 30 godz. |
| 100 W | 2 godz. | 3,5 godz. | 4,5 godz. | 5 godz. | 8 godz. | 9,5 godz. | 12 godz. | 16 godz. |
| 200 W | 1 godz. | 100 min. | 140 min. | 160 min. | 245 min. | 5 godz. | 370 min. | 490 min. |
| 500 W | 25 min. | 40 min. | 55 min. | 65 min. | 100 min. | 125 min. | 155 min. | 200 min. |
| 1000 W | 13 min. | 20 min. | 28 min. | 35 min. | 52 min. | 62 min. | 78 min. | 100 min. |
4. Co oznacza układ wyspowy?
Jest to system gdzie dostępna energia nie jest oddawana do sieci, a może być wykorzystana przez użytkownika np. w instalacja off-grid lub przy zasilaniu awaryjnym. Niewątpliwą zaletą tego systemu jest pełne uniezależnienie się od sieci dystrybucyjnej. Wyjście AC przetwornicy służy do bezpośredniego zasilania podłączonych urządzeń w tzw. układzie wyspowym. Dokładne sprecyzowanie podpięcia urządzeń w „układzie wyspowym” oznacza iż zabrania się podłączania wyjścia AC do istniejącej instalacji elektrycznej (nawet poprzez zabezpieczenia różnicowo - prądowe), a w szczególności do przewodów fazowych, neutralnych N i różnicowo-prądowych. Takie połączenie może skutkować napięciem wstecznym podanym na wyjście przetwornicy. Nie należy stosować listew antyprzepięciowych (z bezpiecznikami lub dławikami na gniazdach) na wejściu i wyjściu zasilacza, ponieważ mogą one doprowadzić do zwarcia na zasilaczu. Istnieje możliwość rozszerzenia ilości gniazdek poprzez listwę ale nie może ona mieć żadnych przełączników, diody czy bezpiecznika.
5. Co to jest stała faza?
Jednym z kluczowych atutów zasilaczy serii Sinus PRO jest zachowanie stałej fazy. Oznacza to, że niezależnie od źródła zasilania – czy pochodzi ono z akumulatora, czy z sieci elektrycznej – faza zawsze znajduje się w tym samym miejscu. Mówiąc potocznie, wtyczka zawsze będzie miała fazę na tej samej "dziurce" w gniazdku. To zapewnia stabilność i bezpieczeństwo podczas użytkowania urządzenia.
6. Co to jest moc stała oraz rozruchowa?
Moc stała urządzenia jest zazwyczaj podawana na jego tabliczce znamionowej. W przypadku odbiorników o charakterze indukcyjnym, takich jak urządzenia z silnikami elektrycznymi, występuje dodatkowo moc rozruchowa. Podczas uruchamiania tych urządzeń pojawia się prąd rozruchowy, którego wartość może być kilkukrotnie wyższa niż moc znamionowa określona na tabliczce.
7. Które zasilacze współpracują z akumulatorami LiFePO4?
Z akumulatorami LiFePO4 będą współpracowały zasilacze z serii:
